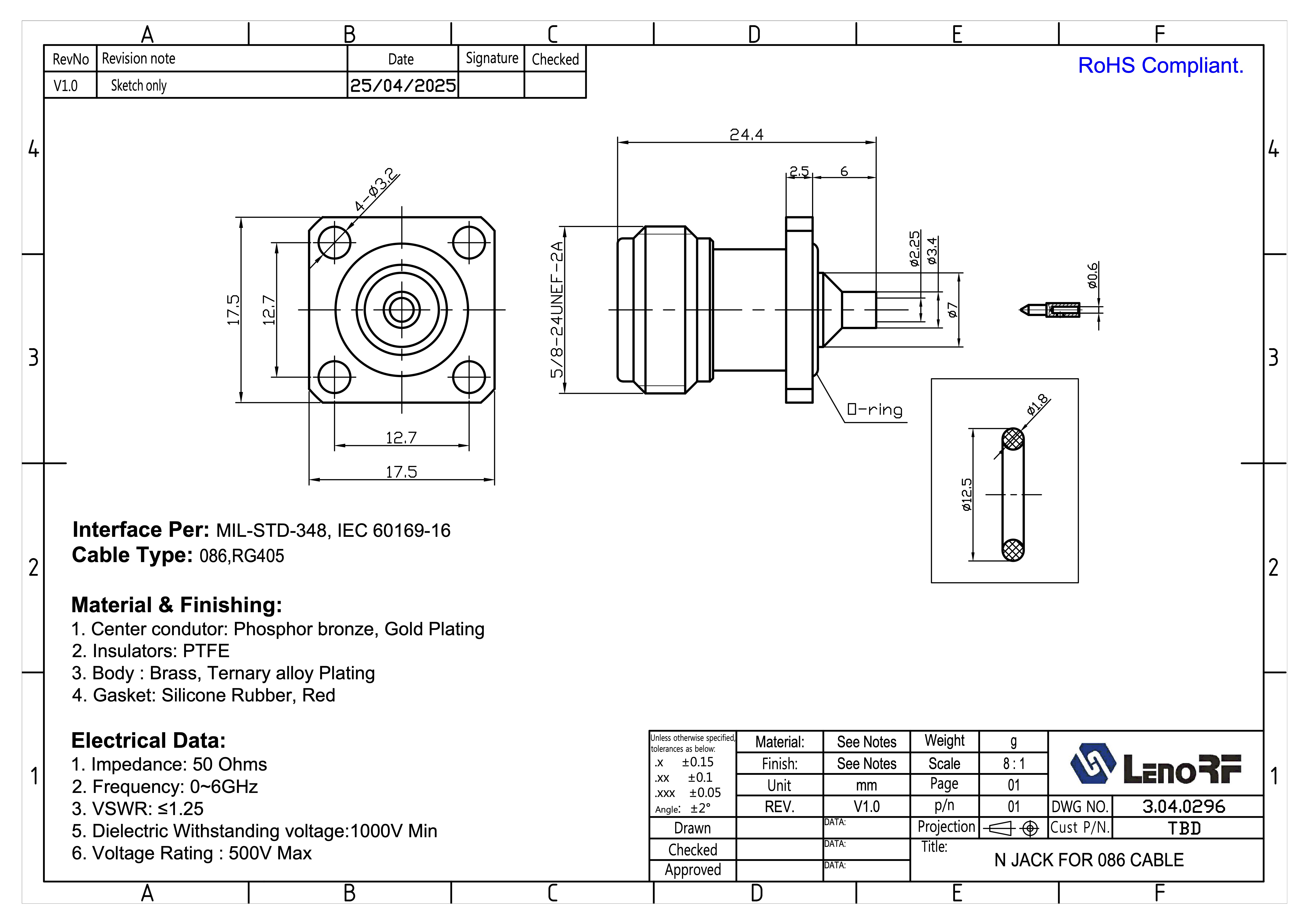

Разъем ВЧ N-female фланцевый для кабелей RG-405, SSF-086, Flexiform 405, Kingsignal 670-086SXE, пайка/пайка 3.04.0296

Разъём типа N, гнездо (Jack) предназначен для подключения к коаксиальным кабелям типов 086 и RG405. Обеспечивает надёжное ВЧ-соединение с рабочим частотным диапазоном до 6 ГГц, что делает его оптимальным решением для СВЧ/ВЧ-систем, телекоммуникационного оборудования и измерительной аппаратуры.

Конструкция соответствует требованиям стандартов MIL-STD-348 и IEC 60169-16, что гарантирует совместимость с различными системами и точность электрических характеристик. Надёжное экранирование, прочный корпус и высокоточная сборка обеспечивают стабильность сигнала при минимальных потерях.

Основные характеристики:

• Тип разъёма: N Jack (гнездо)

• Совместимые кабели: 086, RG405

• Интерфейс по стандарту: MIL-STD-348, IEC 60169-16

• Импеданс: 50 Ом

• Частотный диапазон: 0 ~ 6 ГГц

• КСВ (VSWR): ≤1.25

• Пробивное напряжение диэлектрика: ≥1000 В

• Рабочее напряжение: ≤500 В

Материалы и покрытие:

• Центральный контакт: фосфорная бронза, позолота

• Изолятор: PTFE (тефлон)

• Корпус: латунь с покрытием на основе тройного сплава (ternary alloy plating)

• Уплотнительное кольцо (O-Ring): силиконовый каучук, красный

Дополнительная информация:

• Маркировка: лазерная

• Экологическое соответствие: RoHS

• Упаковка: 1 шт. в индивидуальном пакете

• Дата производства: формат WW/YY (неделя/год)

Области применения:

• Высокочастотные линии передачи

• Радиоэлектронные комплексы

• Системы связи

• Антенные модули

• Измерительная аппаратура

• СВЧ/ВЧ-оборудование

Разъём обеспечивает стабильную работу в условиях повышенного электромагнитного фона, отличается высокой механической надёжностью и низкими потерями сигнала.
