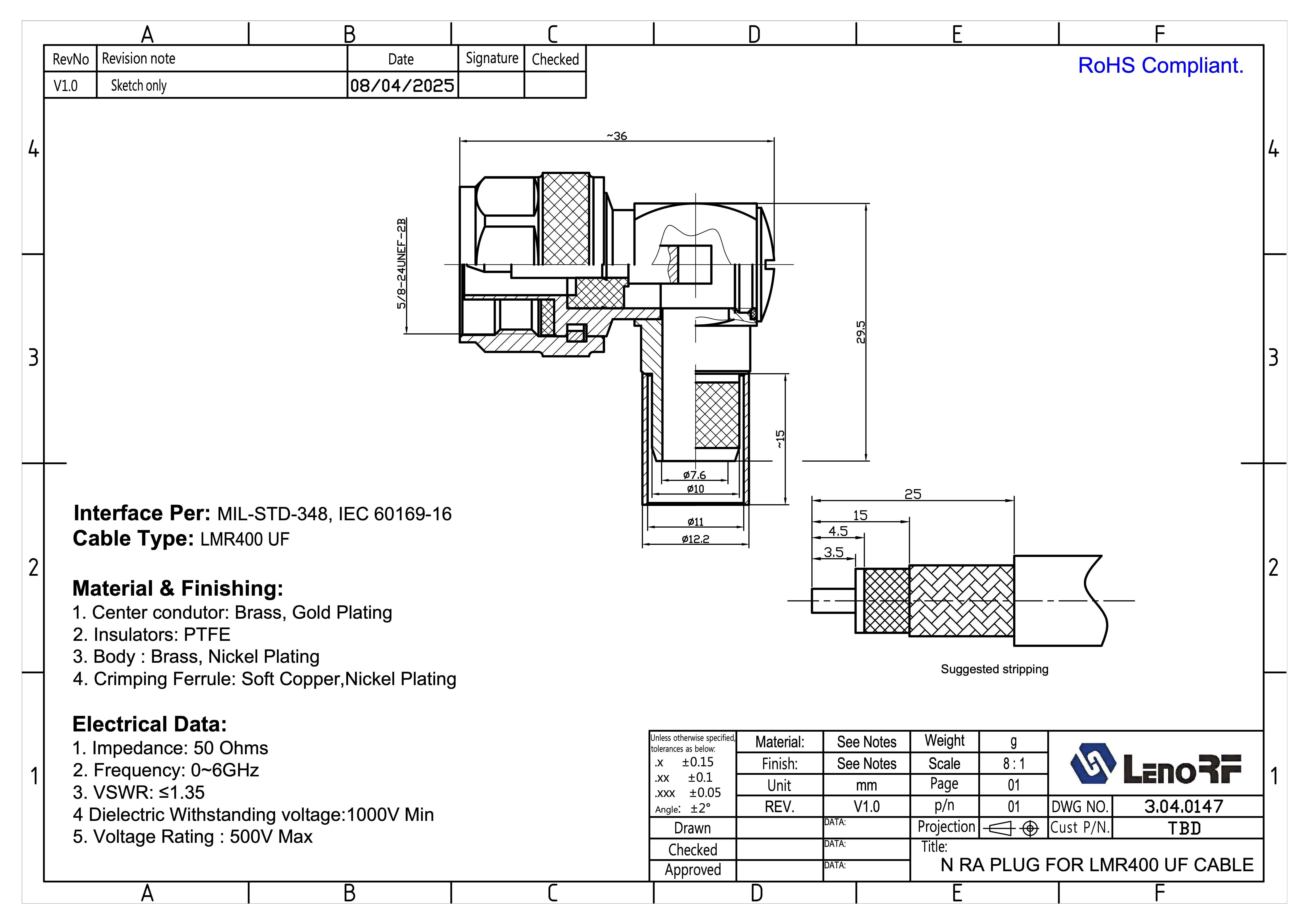

Разъем ВЧ N-male угловой для кабеля RG8, LMR 400, SLL 400, KSR400 3.04.0147

Коаксиальный разъём типа N RA Plug предназначен для подключения к высокочастотному коаксиальному кабелю типа LMR400 UF (UltraFlex), KSR400, KSR400UF, TZC 500 32, 213CRT7 LOW LOSS EUPEN, 7810A BELDEN, 9913 BELDEN, 9 HPF 400 , LMR-400, SPEEDFOAM 400, WCX400, RG8.

Соответствует стандартам MIL-STD-348 и IEC 60169-16, что обеспечивает высокую надёжность и стабильность в широком диапазоне применений — от телекоммуникаций до промышленных ВЧ-систем.

Технические характеристики:

• Тип интерфейса: N (угловой, RA – Right Angle)

• Совместимый кабель: LMR400 UF (UltraFlex), KSR400, KSR400UF, TZC 500 32, 213CRT7 LOW LOSS EUPEN, 7810A BELDEN, 9913 BELDEN, 9 HPF 400 , LMR-400, SPEEDFOAM 400, WCX400, RG8

• Импеданс: 50 Ом

• Частотный диапазон: 0 – 6 ГГц

• КСВ (VSWR): ≤ 1.35

• Максимальное рабочее напряжение: 500 В

• Пробивное напряжение (диэлектрическая прочность): ≥ 1000 В

Материалы и покрытия:

Дополнительные параметры:

• Исполнение: угловой штекер (Right Angle Plug)

• Соответствие стандартам: RoHS Compliant

Применение:

• ВЧ-соединения в антенных системах

• Подключение к ретрансляторам, усилителям сигнала

• Радиочастотные системы связи

• Лабораторное измерительное оборудование
