Разъем ВЧ N-male (RG58, RG223, RG142, RG400, KSR195), обжим/обжим 3.04.0255

Разъём типа N штырь (male), модель 3.04.0255, предназначен для подключения высокочастотных коаксиальных кабелей типов RG58, RG223, RG142 и RG400. Он обеспечивает надёжное соединение с низким уровнем потерь и высокой стабильностью сигнала, что делает его пригодным для использования в телекоммуникациях, системах связи, радиочастотных устройствах и лабораторном оборудовании.

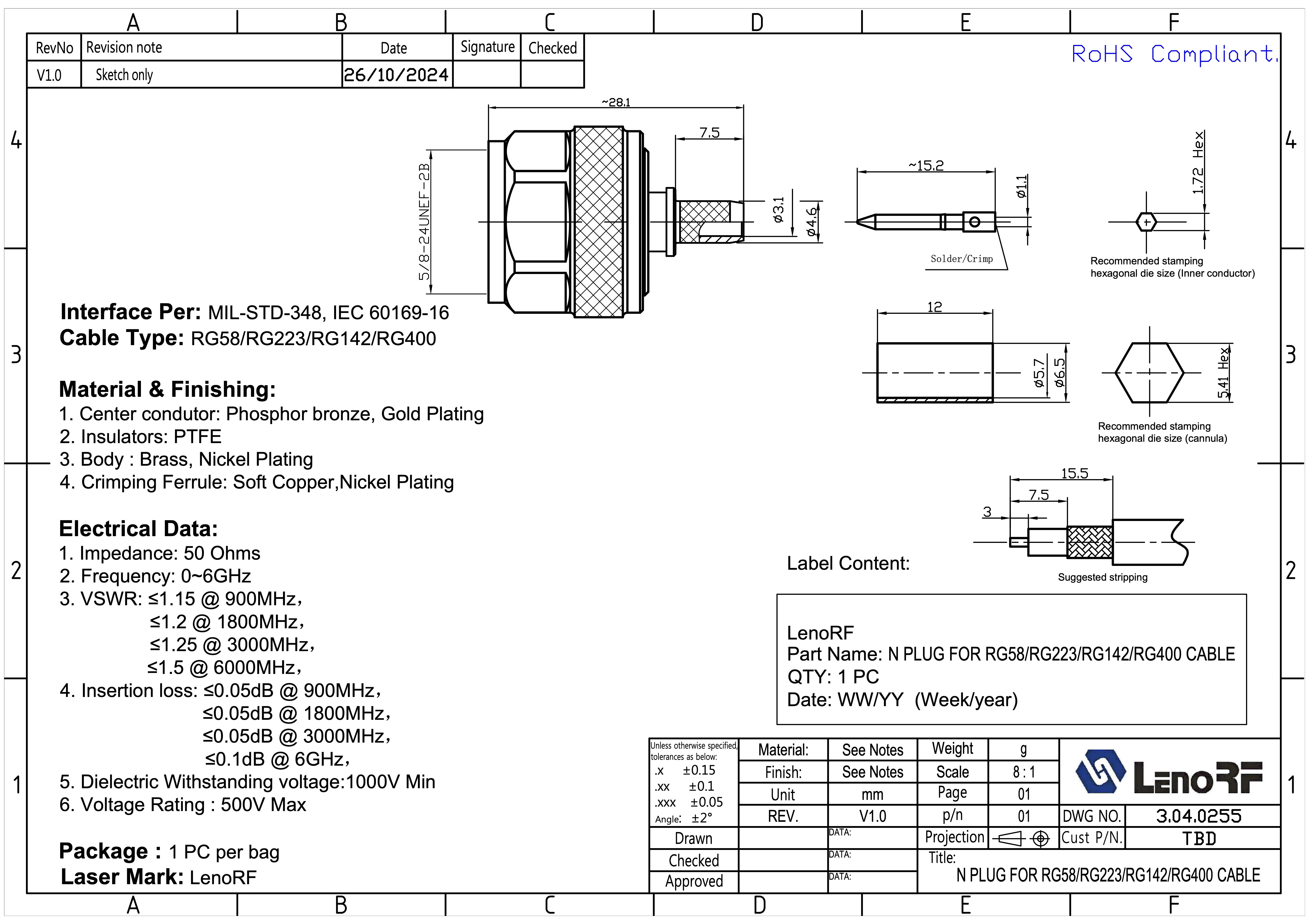

Наименование изделия и артикул
N Plug for RG58/RG223/RG142/RG400 Cable
Артикул: 3.04.0255

Совместимость / Стандарты

• Соответствует стандартам: MIL-STD-348, IEC 60169-16

• Совместим с коаксиальными кабелями типов: RG58, RG223, RG142, RG400

Конструкция и материалы

• Центральный контакт: фосфорная бронза с позолотой

• Изолятор: PTFE (политетрафторэтилен)

• Корпус: латунь с никелевым покрытием

• Обжимная гильза: мягкая медь с никелевым покрытием

Электрические характеристики

• Импеданс: 50 Ом

• Рабочий диапазон частот: 0–6 ГГц

• КСВ:

  • ≤1.15 при 900 МГц

  • ≤1.2 при 1800 МГц

  • ≤1.25 при 3000 МГц

  • ≤1.5 при 6000 МГц

• Вставные потери:

  • ≤0.05 дБ при 900/1800/3000 МГц

  • ≤0.1 дБ при 6 ГГц

• Диэлектрическая прочность: ≥1000 В

• Номинальное напряжение: ≤500 В

Экологические параметры

• Соответствует директиве RoHS (не содержит вредных веществ)

Особенности

• Тип крепления: обжим/пайка

• Упаковка: 1 шт. в индивидуальном пакете

• Лазерная маркировка: LenoRF

• Маркировка на этикетке: Part No: 3.04.0255; QTY: 1 PC; Date: WW/YY
