Разъем ВЧ SMA-male угловой (RG-402, SSF-141, Flexiform 402, Kingsignal 670-141SXE), пайка/пайка 3.01.288

Угловой штекер SMA RA Plug (SMA-male угловой) модели 3.01.288 предназначен для подключения кабеля RG402 в высокочастотных системах. Разъём изготовлен в соответствии со стандартами MIL-STD-348 и IEC 60169-15, обеспечивает стабильные электрические характеристики и надёжное механическое соединение. Конструкция с углом 90° позволяет экономить место при монтаже в условиях ограниченного пространства.

Электрические характеристики:

• Тип разъёма: SMA RA Plug (Right Angle) – угловой штекер

• Совместимый кабель: RG402

• Импеданс: 50 Ом

• Рабочий диапазон частот: 0 ~ 3 ГГц

• КСВ (VSWR):

  • ≤ 1.15 при 900 МГц

  • ≤ 1.2 при 1800 МГц

  • ≤ 1.25 при 3000 МГц

  • ≤ 1.35 при 6000 МГц

• Вносимые потери (Insertion Loss):

  • ≤ 0.05 дБ (900–3000 МГц)

  • ≤ 0.1 дБ при 6000 МГц

• Диэлектрическая прочность: ≥ 1000 В

• Максимальное рабочее напряжение: 500 В

Материалы и покрытие:

• Центральный контакт: латунь, золотое покрытие

• Изолятор: PTFE (тефлон)

• Корпус: латунь, золотое покрытие

Монтаж:

• Угловое исполнение (Right Angle) для удобства установки в ограниченном пространстве

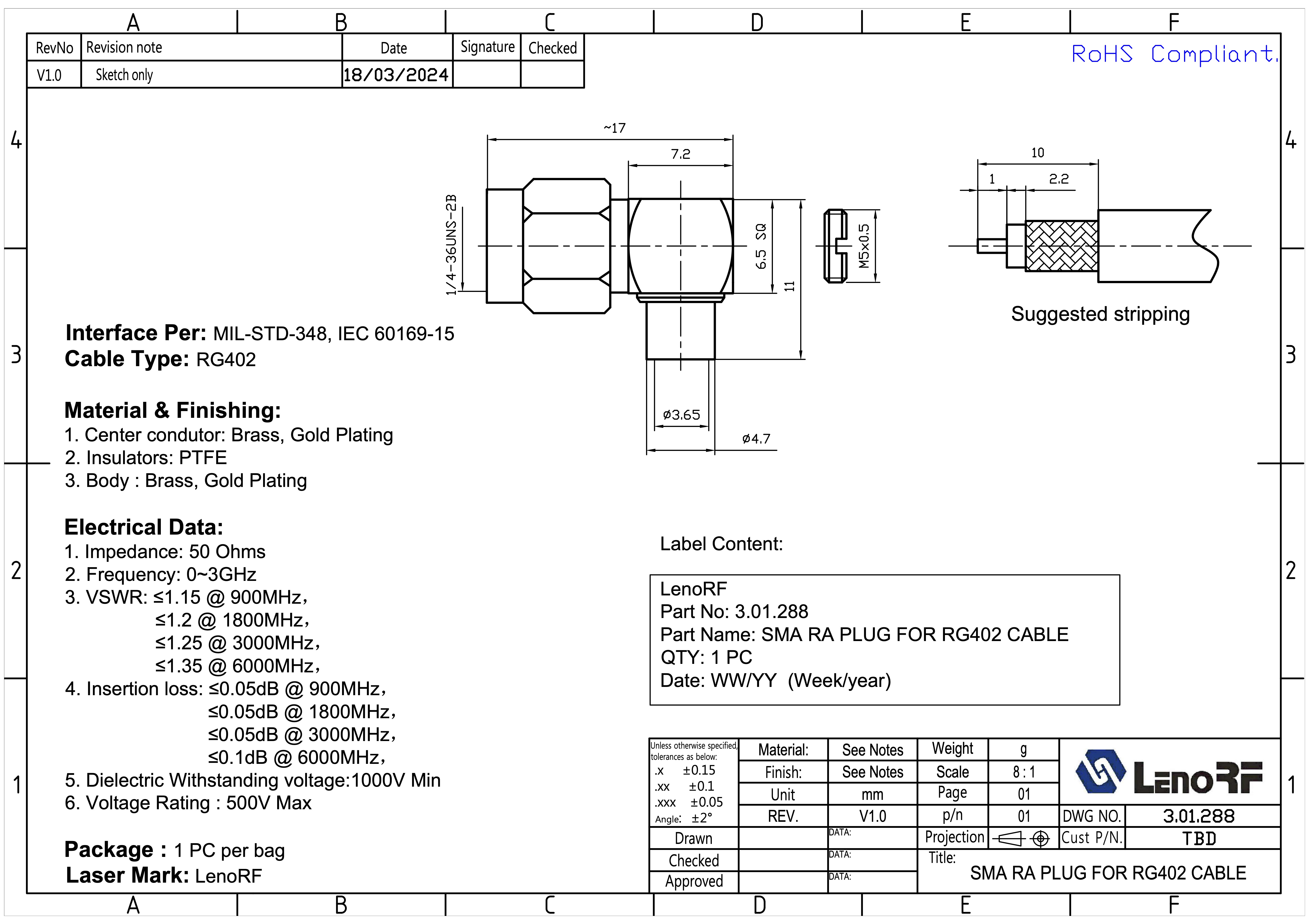

• Подключение кабеля выполняется по схеме зачистки (Suggested stripping), указанной в чертеже

Упаковка и маркировка:

• Комплектация: 1 шт. в индивидуальной упаковке

• Лазерная маркировка: LenoRF

• Этикетка содержит:

  • Производитель: LenoRF

  • Артикул: 3.01.288

  • Наименование: SMA RA Plug for RG402 Cable

  • Количество: 1 шт.

  • Дата производства: формат WW/YY (неделя/год)

Дополнительная информация:

• Соответствует директиве RoHS

• Применяется в высокочастотных телекоммуникационных системах, антенных модулях, измерительном оборудовании и других ВЧ-устройствах
