Разъем ВЧ SMA-male уговой для кабелей (RG-316, RG-174), пайка/обжим 3.01.303

Угловой штекер SMA RA Plug (SMA-male угловой) модели 3.01.303 предназначен для подключения кабеля RG316 в высокочастотных системах. Разъём изготовлен в соответствии со стандартами MIL-STD-348 и IEC 60169-15, что гарантирует совместимость с другими элементами RF-инфраструктуры и стабильные электрические характеристики. Конструкция с углом 90° обеспечивает удобство монтажа в условиях ограниченного пространства.

Электрические характеристики:

• Тип разъёма: SMA RA Plug (Right Angle) – угловой штекер

• Совместимый кабель: RG316, RG174

• Импеданс: 50 Ом

• Рабочий диапазон частот: 0 ~ 6 ГГц

• КСВ (VSWR):

  • ≤ 1.15 при 900 МГц

  • ≤ 1.2 при 1800 МГц

  • ≤ 1.3 при 3000 МГц

  • ≤ 1.4 при 6000 МГц

• Вносимые потери (Insertion Loss):

  • ≤ 0.05 дБ при 900 МГц

  • ≤ 0.05 дБ при 1800 МГц

  • ≤ 0.05 дБ при 3000 МГц

  • ≤ 0.05 дБ при 6000 МГц

• Диэлектрическая прочность: ≥ 750 В

• Максимальное рабочее напряжение: 350 В

Материалы и покрытие:

• Центральный контакт: латунь с золотым покрытием

• Изолятор: PTFE (тефлон)

• Корпус: латунь с золотым покрытием

• Обжимная втулка: мягкая медь с золотым покрытием

Монтаж:

• Угловое исполнение (Right Angle) для удобства установки

• Подключение кабеля выполняется методом обжима (crimp)

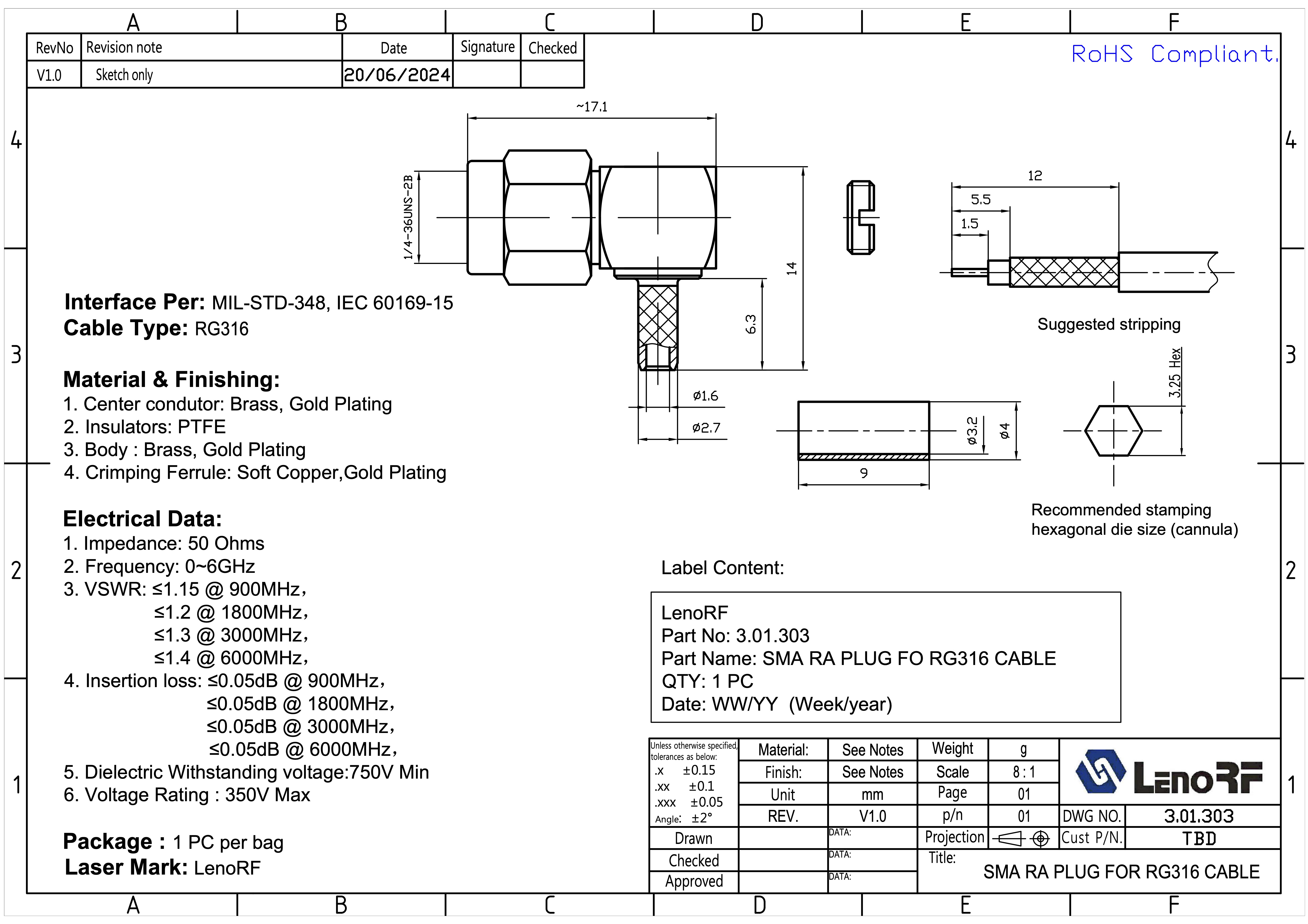

• Рекомендуемые размеры обжима и схема зачистки кабеля приведены в чертеже

Упаковка и маркировка:

• Комплектация: 1 шт. в индивидуальной упаковке

• Лазерная маркировка: LenoRF

• Этикетка содержит:

  • Производитель: LenoRF

  • Артикул: 3.01.303

  • Наименование: SMA RA Plug for RG316 Cable

  • Количество: 1 шт.

  • Дата изготовления: формат WW/YY (неделя/год)

Дополнительная информация:

• Изделие соответствует директиве RoHS

• Применяется в высокочастотных телекоммуникационных системах, антенных комплексах, измерительном оборудовании и других ВЧ-устройствах, где важны компактность и низкие потери сигнала
