Разъем ВЧ SMA-male (RG58, RG223, RG142, RG400, KSR195, LMR195), обжим/обжим 3.01.282

Коаксиальный разъём SMA Plug (штекер) предназначен для монтажа на распространённые типы коаксиальных кабелей: RG58, RG223, RG142, RG400. Соответствует стандартам MIL-STD-348 и IEC 60169-15, что обеспечивает полную совместимость с промышленными ВЧ-системами. Высокая точность изготовления и позолоченные контакты гарантируют минимальные потери сигнала и стабильную работу на частотах до 6 ГГц.

Технические характеристики:

• Тип интерфейса: SMA Plug (штекер)

• Совместимые кабели: RG58 / RG223 / RG142 / RG400 / KSR195 / LMR195

• Импеданс: 50 Ом

• Частотный диапазон: 0 – 6 ГГц

• КСВ (VSWR):

  • ≤ 1.15 при 900 МГц

  • ≤ 1.2 при 1800 МГц

  • ≤ 1.3 при 3000 МГц

  • ≤ 1.5 при 6000 МГц

• Потери при вставке (insertion loss):

  • ≤ 0.05 дБ до 3 ГГц

  • ≤ 0.1 дБ при 6 ГГц

• Максимальное рабочее напряжение: 500 В

• Пробивное напряжение (диэлектрическая прочность): ≥ 1000 В

Материалы и покрытия:

Упаковка и маркировка:

• Комплектация: 1 шт. в индивидуальном пакете

• Лазерная маркировка: LenoRF

• Этикетка содержит:

  • Производитель: LenoRF

  • Артикул: 3.01.282

  • Наименование: SMA PLUG FOR RG58/RG223/RG142/RG400 CABLE

  • Количество: 1 шт

  • Дата производства: WW/YY (неделя/год)

Дополнительные параметры:

• Тип соединения: пайка / обжим (Solder/Crimp)

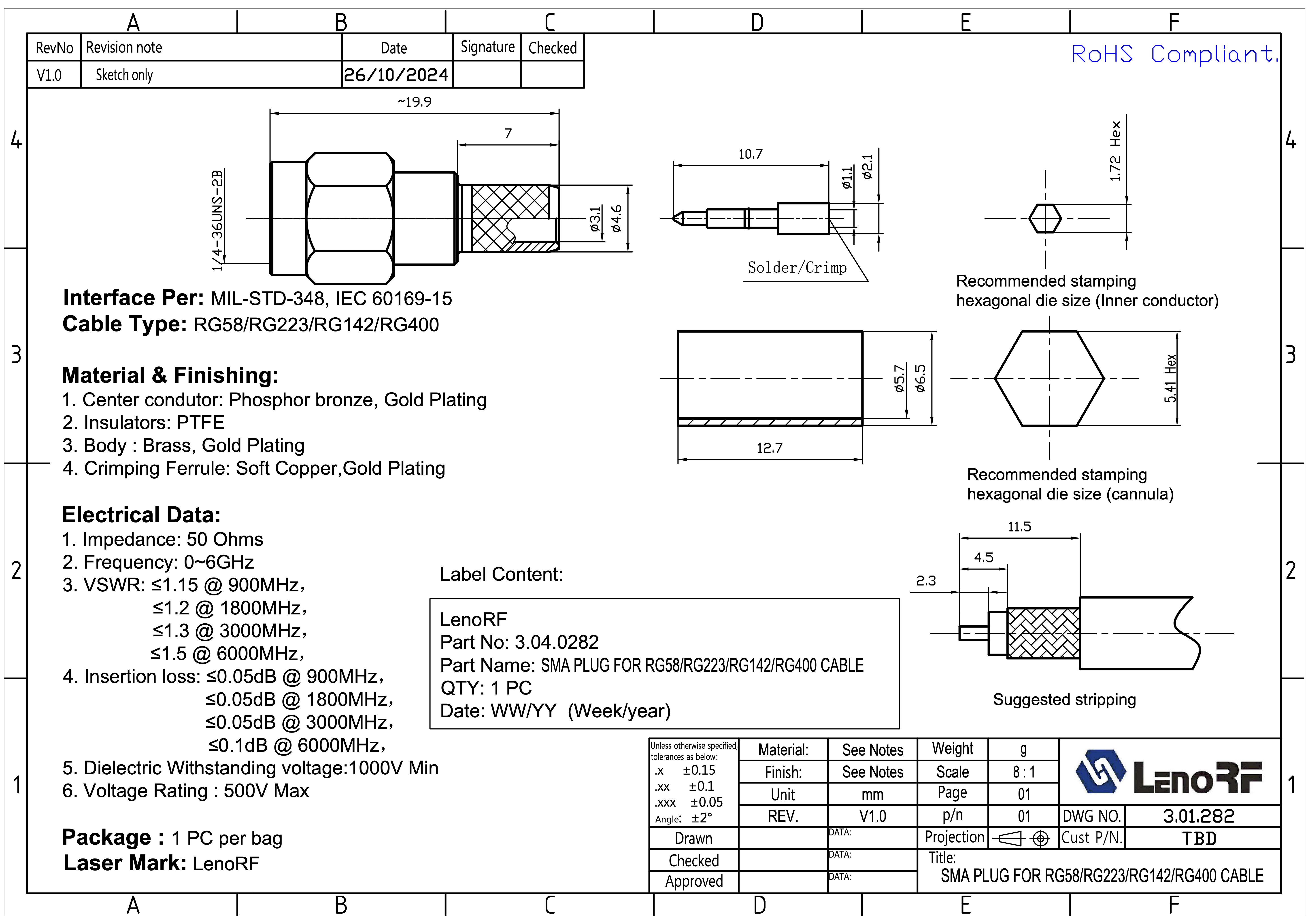

• Рекомендуемые шестигранные матрицы для обжима: указаны в чертеже (по запросу)

• Механическая точность изготовления:

  • Допуски:

    • .x ±0.15 мм

    • .xx ±0.1 мм

    • .xxx ±0.05 мм

    • Углы: ±2°

• Соответствие: RoHS Compliant

Применение:

• ВЧ-модули

• Антенные соединения

• Измерительное оборудование

• Телекоммуникационные устройства

• Системы передачи сигнала высокой частоты
