Разъем ВЧ TNC-male 3.02.082 обжимной для кабеля RG-58, RG-58/U, KSR195, LL-195, RG142, RG-400, RG-223 / Діапазон частот: 0-3 ГГц

  • Код товара: 012854
    94 грн (c НДС)

    Заказывай через сайт - экономь 1 грн!* *Знижка надається автоматично при замовленні через кошик.

    есть в наличии
Производство коаксиальных кабельных сборок по вашим потребностям
Производство коаксиальных кабельных сборок по вашим потребностям
цену уточняйте

Доставка Новой Почтой

Гарантия: 24 месяца

Обмен/возврат товара в течении 14 дней

Оплата

Вы можете оплатить картой Visa/MasterCard

Также вы можете оплатить через Google Pay и Apple Pay

Модель 3.02.082 представляет собой высокочастотный прямой TNC-разъём (штекер), предназначенный для использования с коаксиальными кабелями RG-58, RG-58/U, KSR195, LL-195, RG142, RG-400, RG-223. Изделие соответствует международным стандартам MIL-STD-348 и IEC 60169-17, что обеспечивает высокую совместимость, стабильные электрические характеристики и надёжную работу в широком спектре применений — в телекоммуникационных системах, радиочастотных модулях, антеннах, ретрансляторах и измерительной технике.

Разъём сочетает пайку центрального контакта и обжимную гильзу, что гарантирует прочное соединение с кабелем, минимальные потери сигнала и стойкость к механическим нагрузкам.

Техническое описание TNC-разъём прямой (штекер) для кабелей RG58 / RG223

  • Артикул: 3.02.082
  • Тип разъёма: TNC Plug (штекер, прямой)
  • Монтаж: пайка + обжим (Solder/Crimp)
  • Производитель: LenoRF
  • Маркировка: LenoRF (лазерная)
  • Упаковка: 1 шт. в индивидуальном пакете
  • Стандарты: MIL-STD-348, IEC 60169-17
  • Сертификация: RoHS Compliant

Совместимые типы кабелей

  • RG-58
  • LMR195
  • KSR195
  • LL-195
  • RG142
  • RG-400
  • RG-223

Конструкция и материалы

  • Центральный контакт: фосфористая бронза с золотым покрытием

  • Изолятор: PTFE (тефлон), с высокими диэлектрическими свойствами

  • Корпус: латунь с никелевым покрытием

  • Обжимная гильза: мягкая медь с никелевым покрытием

  • Тип подключения кабеля: пайка (жила) + обжим (оплётка)

Электрические характеристики

  • Импеданс: 50 Ом

  • Частотный диапазон: 0–3 ГГц

  • КСВ (VSWR):

    • ≤1.15 @ 900 МГц

    • ≤1.20 @ 1800 МГц

    • ≤1.30 @ 3000 МГц

  • Потери при вставке (Insertion Loss):

    • ≤0.05 дБ @ 900 МГц

    • ≤0.05 дБ @ 1800 МГц

    • ≤0.05 дБ @ 3000 МГц

  • Диэлектрическая прочность: ≥1000 В

  • Максимальное рабочее напряжение: 500 В

Особенности

  • Прочная и надёжная конструкция для ВЧ-соединений до 3 ГГц

  • Комбинированный тип монтажа (пайка + обжим) для стабильных характеристик

  • Устойчивость к коррозии благодаря никелированному корпусу

  • Высокая точность изготовления, минимальные потери и отличная повторяемость

  • Соответствие экологическим требованиям RoHS

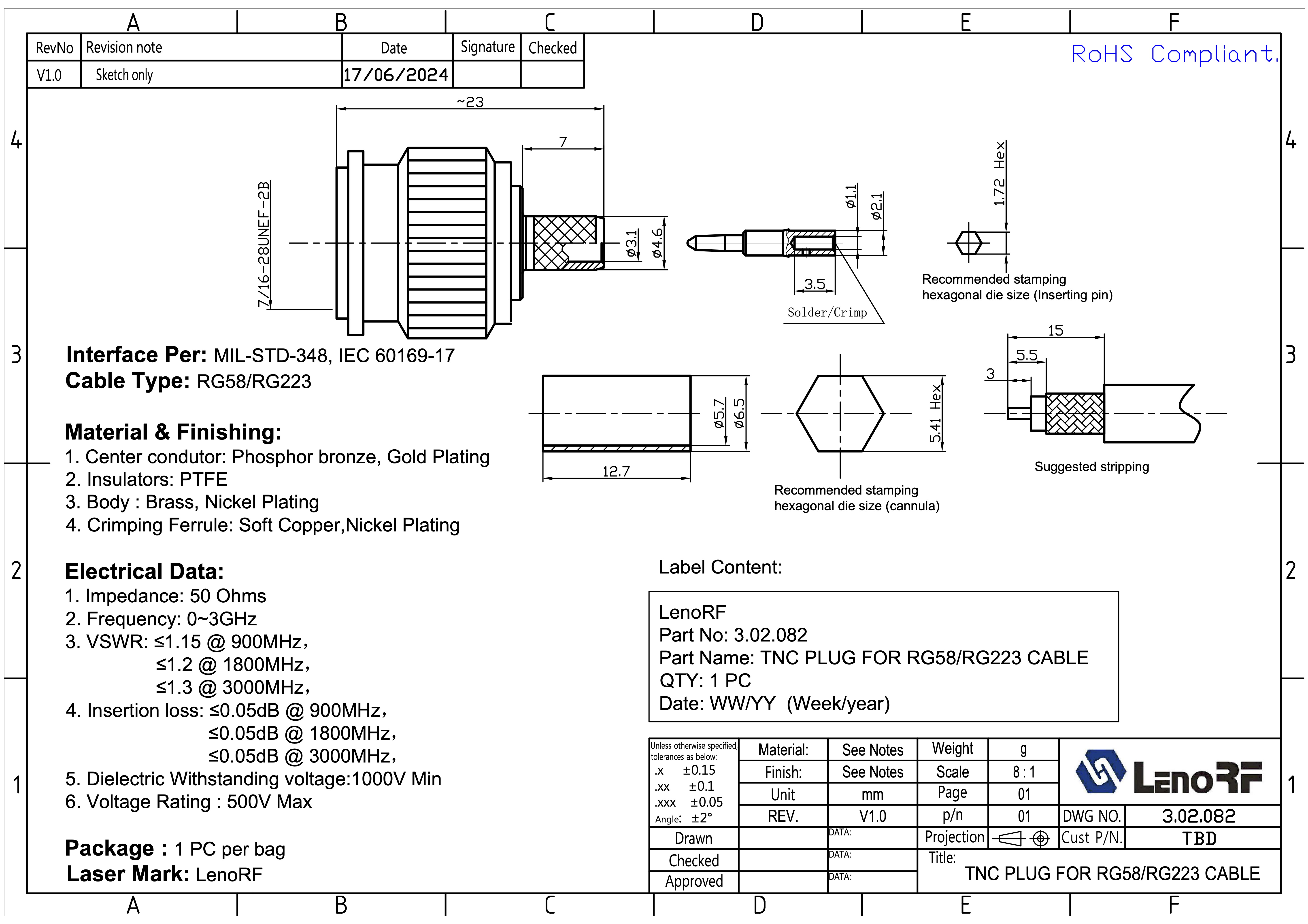

3.02.082-TNC-PLUG-FOR-RG58-RG223-CABLE

  • Серия, тип TNC-type
  • Марка кабеля RG58
  • Диапазон рабочих частот, МГц 3000
  • Гарантия 24 месяца
