Разъем ВЧ UHF-male (PL-259-male) для кабеля RG58, RG223, RG142, RG400, KSR195 3.08.026

Техническое описание

Наименование изделия: UHF Male Crimp Straight для кабеля RG58
Номер изделия: 3.08.026
Производитель/Маркировка: LenoRF (лазерная маркировка)
Количество в упаковке: 1 шт. в пакете

Интерфейс и стандарты

• Соответствует стандарту MIL-STD-348

• Тип: UHF штекер (прямой)

• Метод монтажа: Crimp (обжим) для кабеля RG58

Конструктивные материалы и покрытия

1. Центральный контакт: латунь, серебряное покрытие

2. Изолятор: PTFE (фторопласт)

3. Корпус: латунь, никелевое покрытие

4. Прочие металлические части: латунь, никелевое покрытие

Электрические характеристики

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 ~ 300 МГц

• КСВН (VSWR): ≤ 1.3

• Вставные потери (Insertion Loss): ≤ 0.1 дБ

• Пробивное напряжение: ≥ 1000 В

• Максимальное рабочее напряжение: ≤ 500 В

Механические характеристики

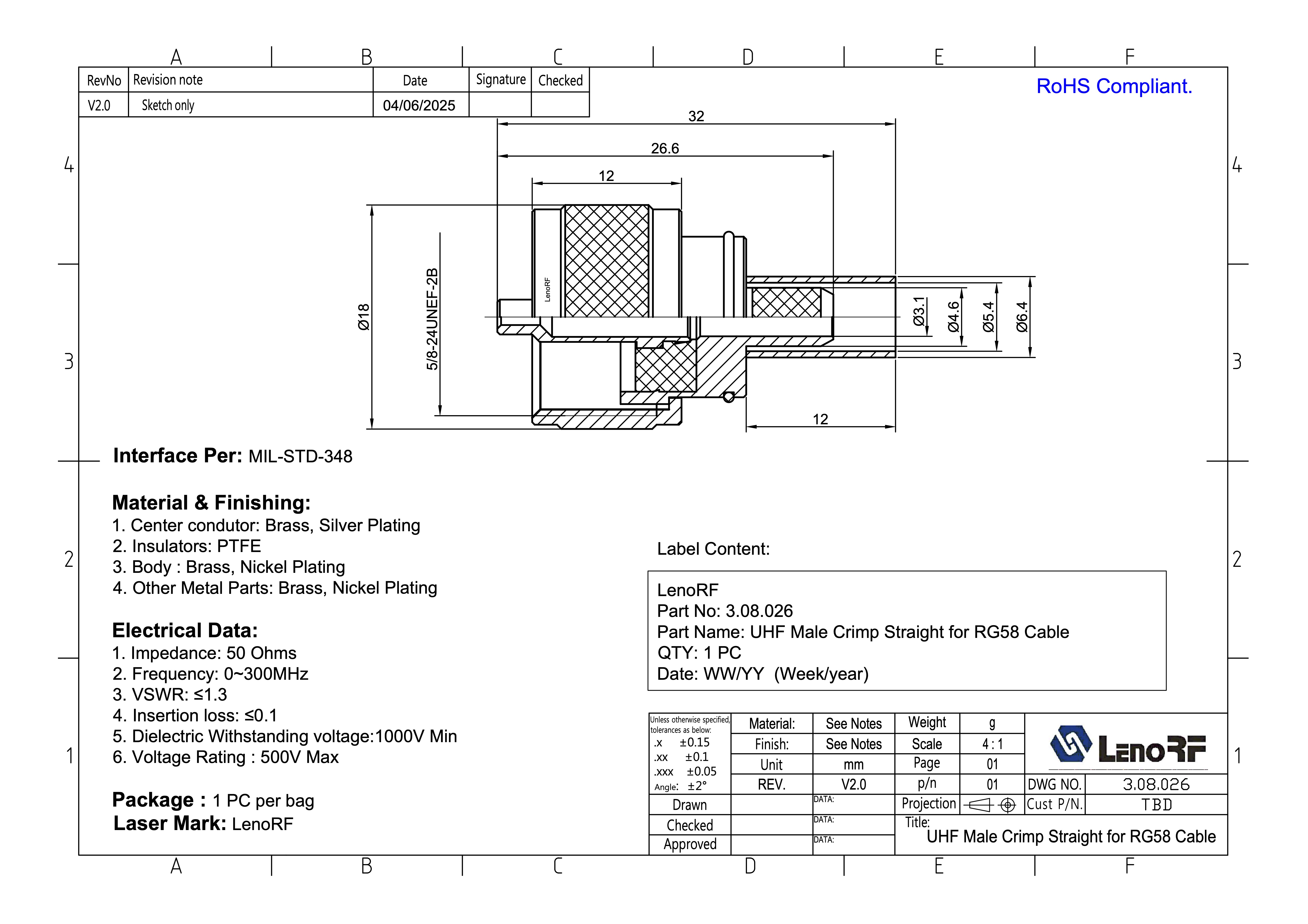

• Конструкция прямого штекера с резьбовым соединением (5/8-24 UNEF-2B)

• Метод крепления: обжим на кабель RG58

Упаковка и маркировка

• Упаковка: 1 шт. в полиэтиленовом пакете

• Маркировка на этикетке:

  • LenoRF

  • Part No: 3.08.026

  • Part Name: UHF Male Crimp Straight for RG58 Cable

  • QTY: 1 PC

  • Date: WW/YY (неделя/год)

Назначение

Разъём UHF Male Crimp Straight предназначен для подключения коаксиального кабеля RG58 в радиочастотных системах. Благодаря серебряному покрытию центрального контакта и изолятору из PTFE обеспечивает надёжный электрический контакт, низкие потери сигнала и стабильные параметры. Применяется в системах связи, антенных соединениях, измерительных приборах и радиооборудовании.
