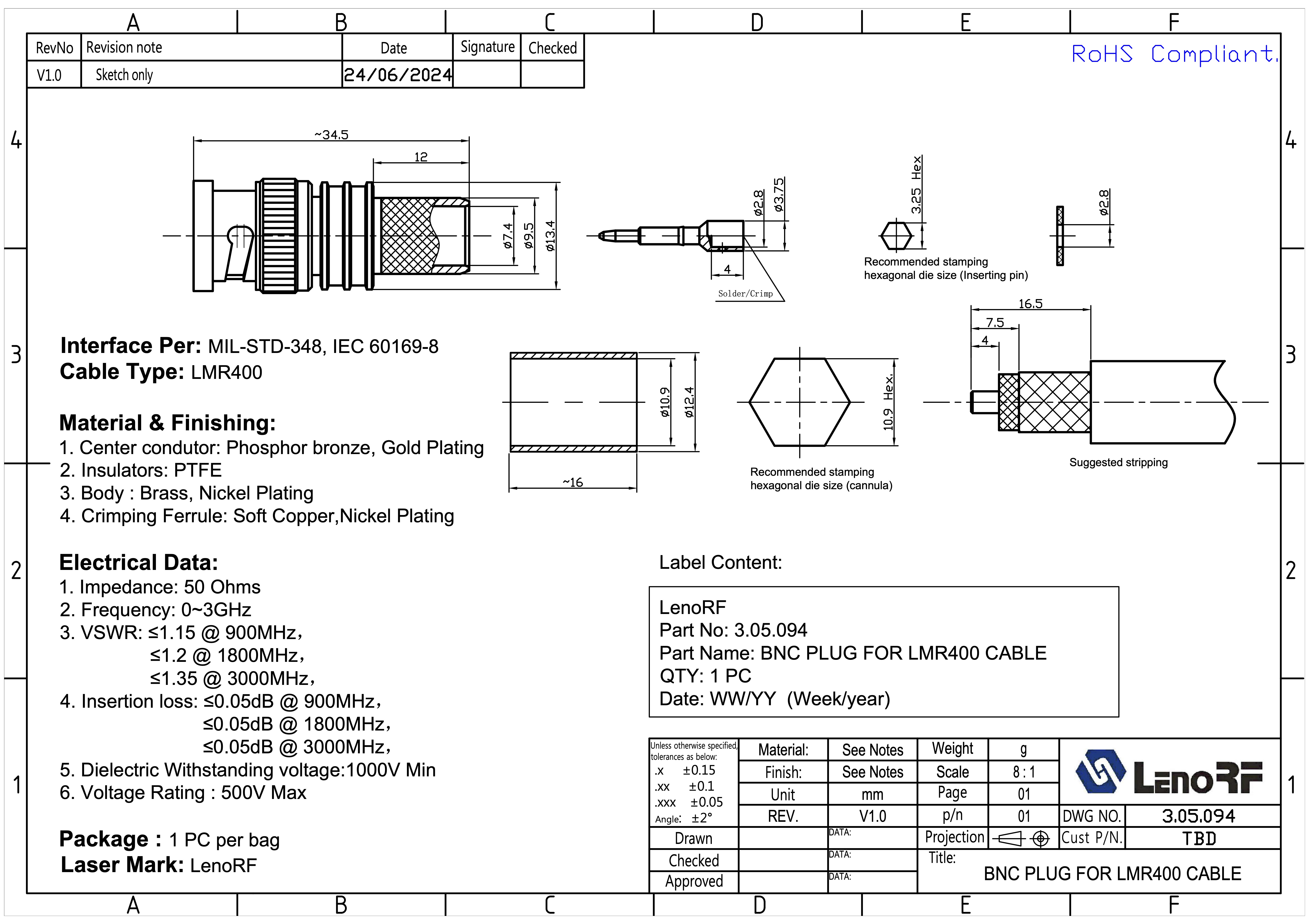

Роз'єм ВЧ BNC-male для кабелю RG8, LMR 400, SLL 400, KSR400 3.05.094

Технічний опис

Назва виробу: BNC Plug для кабелю LMR400
Номер виробу: 3.05.094
Виробник/Маркування: LenoRF (лазерне маркування)
Кількість в упаковці: 1 шт. у пакеті
Відповідність: RoHS

Інтерфейс та стандарти

• Відповідає: MIL-STD-348, IEC 60169-8

• Тип з’єднання: BNC Plug (штекер прямий)

• Сумісний кабель: LMR400

Конструктивні матеріали та покриття

1. Центральний контакт: фосфорна бронза, покриття — золото

2. Ізолятор: PTFE (фторопласт)

3. Корпус: латунь, нікелеве покриття

4. Обтискна втулка: м’яка мідь, нікелеве покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 ~ 3 ГГц

• КСХН (VSWR):

  • ≤ 1.15 @ 900 МГц

  • ≤ 1.20 @ 1800 МГц

  • ≤ 1.35 @ 3000 МГц

• Втрати на вставку (Insertion Loss):

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

• Пробивна напруга: ≥ 1000 В

• Максимальна робоча напруга: ≤ 500 В

Упаковка та маркування

• Упаковка: 1 шт. у поліетиленовому пакеті

• Етикетка:

  • LenoRF

  • Part No: 3.05.094

  • Part Name: BNC Plug for LMR400 Cable

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)
