Технічний опис

Модель: SMA-JL-06-2W
Тип виробу: ВЧ-навантаження (RF Load / Termination)
Тип роз’єму: SMA Male
Хвильовий опір: 50 Ω
Номінальна потужність: 2 Вт
Робочий діапазон частот: 0 – 6 ГГц

Загальна інформація

Термінуюче навантаження SMA-JL-06-2W призначене для узгодження радіочастотних трактів із хвильовим опором 50 Ом та поглинання ВЧ-потужності до 2 Вт.

Пристрій використовується для завершення невикористаних портів RF-обладнання, вимірювальних систем, підсилювачів, дільників потужності та інших високочастотних пристроїв.

Завдяки інтерфейсу SMA Male навантаження сумісне з широким спектром телекомунікаційного, лабораторного та вимірювального обладнання.

Матеріали та покриття

Material & Finishing

1. Центральний контакт: берилієва мідь (CuBe), позолочене покриття
2. Ізолятор: PTFE
3. Корпус: латунь, позолочене покриття

Електричні характеристики

Конструктивні особливості

• Інтерфейс: SMA Male
• Компактна конструкція
• Прецизійне узгодження на 50 Ом
• Позолочені контакти для стабільних електричних характеристик

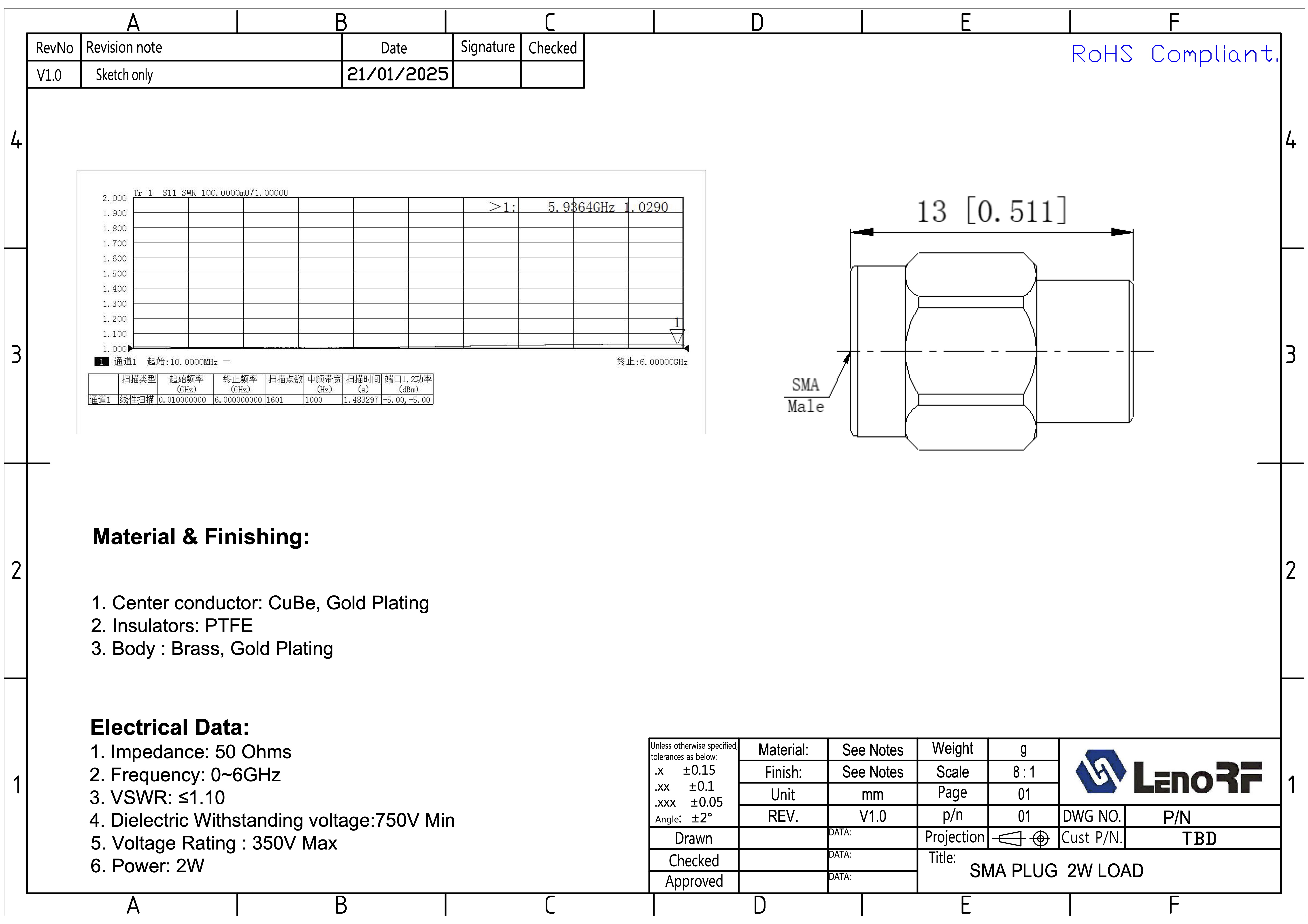

На кресленні даташита наведено габаритні розміри виробу та конфігурацію інтерфейсу SMA Male.

Призначення

ВЧ-навантаження SMA-JL-06-2W використовується у:

• RF-вимірювальних системах
• векторних аналізаторах мереж (VNA)
• генераторах сигналів
• антенних трактах
• телекомунікаційному обладнанні
• лабораторних випробуваннях
• системах передачі ВЧ-сигналів

Особливості

• робочий діапазон частот до 6 ГГц
• низький КСХН (≤ 1.10)
• хвильовий опір 50 Ом
• потужність розсіювання 2 Вт
• інтерфейс SMA Male
• позолочений корпус і контакти
• компактні габарити
• придатне для лабораторного та професійного RF-обладнання.
