Технічний опис

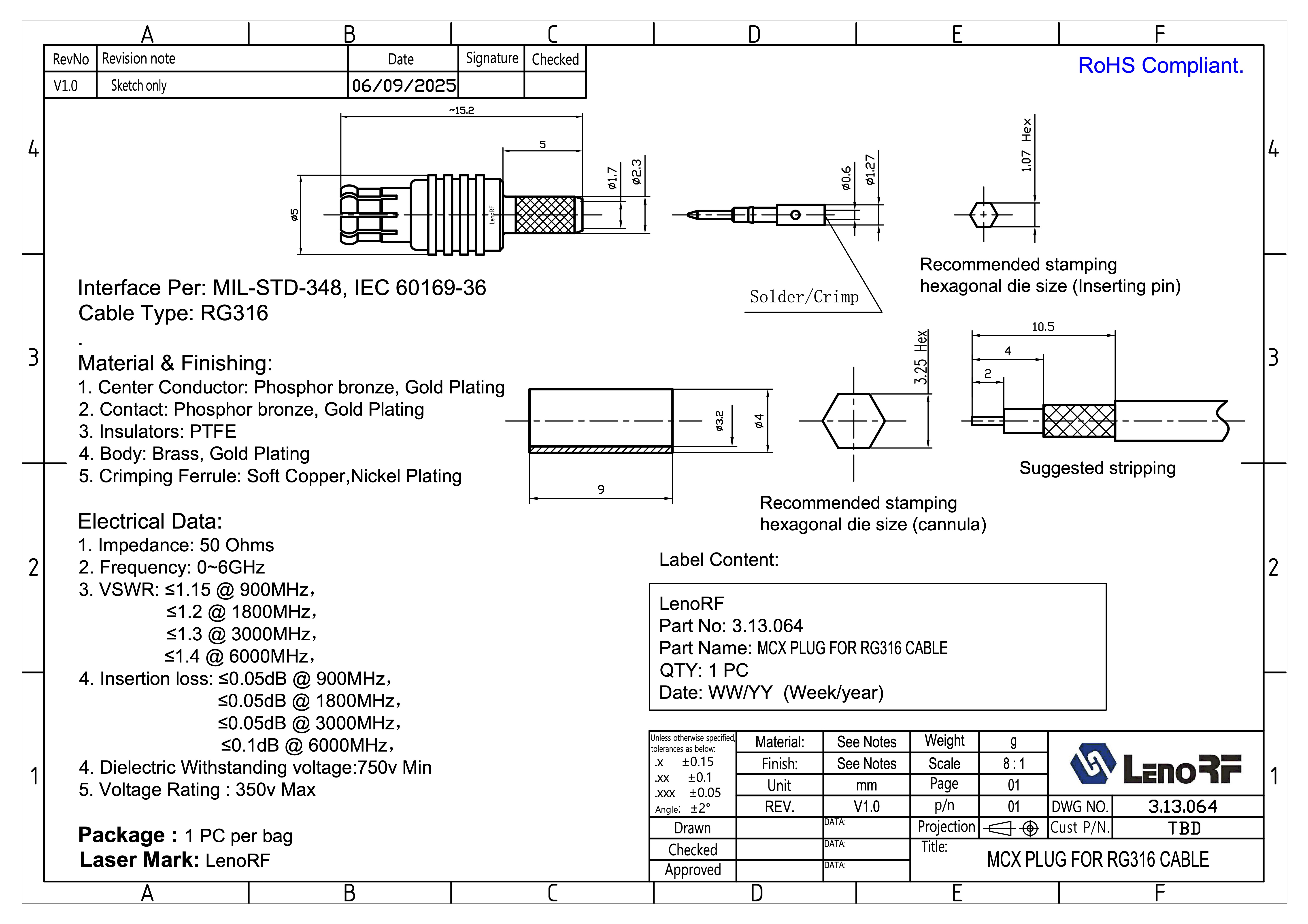

Назва виробу: MCX Plug for RG316 Cable
Номер виробу: 3.13.064
Виробник: LenoRF
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

• Тип роз’єму: MCX Plug (прямий, обтискний)

• Тип кабелю: RG316

• Інтерфейс: MIL-STD-348, IEC 60169-36

• Метод монтажу: обтискання (Crimp) / паяння (Solder)

• Кількість у пакуванні: 1 шт.

• Лазерне маркування: LenoRF MCX PLUG FOR RG316 CABLE

• Етикетка:

  • LenoRF

  • Part No: 3.13.064

  • Part Name: MCX PLUG FOR RG316 CABLE

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Матеріали та покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Діапазон частот: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤1.15 @ 900 МГц

  • ≤1.20 @ 1800 МГц

  • ≤1.30 @ 3000 МГц

  • ≤1.40 @ 6000 МГц

• Втрати вставки (Insertion Loss):

  • ≤0.05 дБ @ 900 МГц

  • ≤0.05 дБ @ 1800 МГц

  • ≤0.05 дБ @ 3000 МГц

  • ≤0.10 дБ @ 6000 МГц

• Випробувальна напруга (Dielectric Withstanding Voltage): ≥750 В

• Робоча напруга (Voltage Rating): ≤350 В

Механічні параметри

• Тип кріплення: обтискання (Crimp) / паяння

• Рекомендований шестигранник для обтискання (Ferrule): відповідно до специфікації виробника

• Конструкція: прецизійна механічна обробка, забезпечує стабільний контакт і низькі втрати сигналу

Екологічна відповідність

• Виріб відповідає директиві RoHS, не містить свинцю, кадмію, ртуті та інших шкідливих речовин

Пакування

• Тип пакування: індивідуальний поліетиленовий пакет

• Кількість: 1 шт.

• Маркування: заводське, стійке до стирання

Призначення

Роз’єм MCX Plug для кабелю RG316 застосовується у ВЧ-з’єднаннях телекомунікаційного, лабораторного та промислового обладнання.
Він забезпечує стабільну роботу до 6 ГГц, має малий розмір, низькі втрати сигналу та високу надійність контакту.
Ідеально підходить для Wi-Fi, GPS, LTE-модулів, антенних систем, вимірювальних приладів та пристроїв передачі даних.
