Технічний опис

Назва виробу: N Jack Flanged Connector
Артикул: 3.04.0330
Тип виробу: ВЧ-роз’єм N-типу (гніздо) з фланцевим кріпленням
Інтерфейс: MIL-STD-348, IEC 60169-16
Версія документа: V1.0

Загальна інформація

Роз’єм N Jack Flanged Connector призначений для використання у радіочастотних системах із хвильовим опором 50 Ом.

Конструкція з фланцевим кріпленням дозволяє надійно встановлювати роз’єм на панелях, корпусах обладнання або монтажних поверхнях. Завдяки стандартному інтерфейсу N-типу забезпечується сумісність із широким спектром коаксіальних роз’ємів та кабельних збірок.

Інтерфейс відповідає стандартам MIL-STD-348 та IEC 60169-16, що гарантує механічну та електричну сумісність з іншими роз’ємами N-типу.

Матеріали та покриття

1. Центральний контакт: фосфориста бронза, позолочене покриття

2. Ізолятор: PTFE

3. Корпус: латунь, нікельоване покриття

4. Ущільнювальне кільце: силіконова гума, червоного кольору

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 – 11 ГГц

• КСХН (VSWR): ≤ 1.3 @ 6 ГГц

• Випробувальна напруга ізоляції: ≥ 1500 В

• Номінальна робоча напруга: ≤ 1000 В

Конструктивні характеристики

• Тип інтерфейсу: N-type

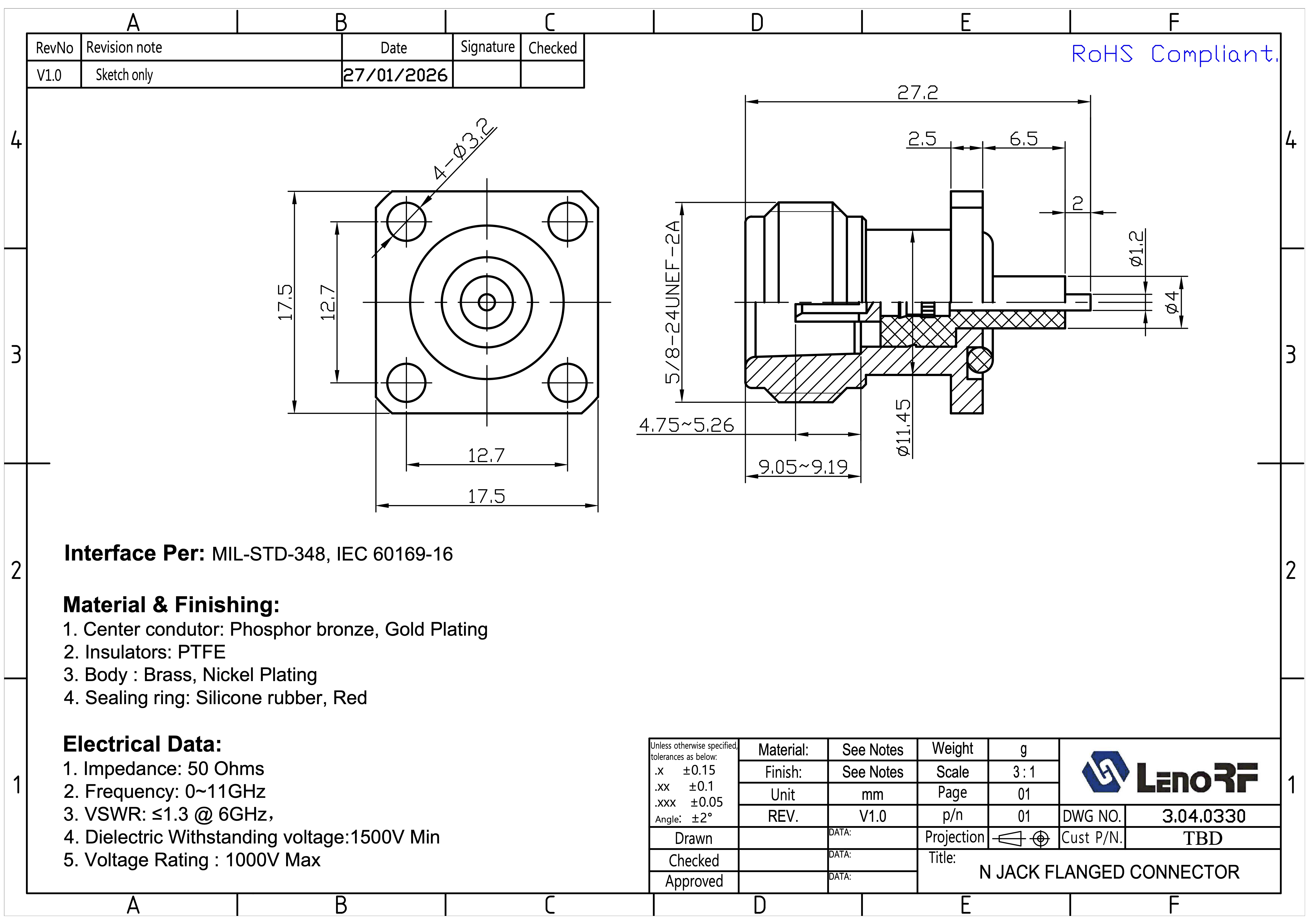

• Тип монтажу: фланцевий монтаж (4 монтажні отвори)

• Різьба інтерфейсу: 5/8-24 UNEF-2A

• Розмір фланця: 17,5 × 17,5 мм

• Діаметр монтажних отворів: 4 × Ø3,2 мм

• Посадковий розмір: 4,75 – 5,26 мм

• Одиниці вимірювання: мм

Допуски виготовлення

• .x ±0,15 мм

• .xx ±0,10 мм

• .xxx ±0,05 мм

• кутові допуски: ±2°

Призначення

Роз’єм N Jack Flanged Connector використовується у:

• антенно-фідерних системах

• телекомунікаційному обладнанні

• радіочастотних модулях

• вимірювальній та лабораторній апаратурі

• базових станціях зв’язку

Фланцева конструкція забезпечує надійне механічне кріплення, високу стійкість до вібрацій та стабільні електричні параметри при роботі у широкому частотному діапазоні.
