Технічний опис

Назва виробу: N Jack for LMR240 Cable
Артикул: 3.04.0265
Тип виробу: ВЧ-роз’єм N-типу (гніздо), обтискний (Crimp)
Сумісний тип кабелю: LMR240
Інтерфейс: MIL-STD-348, IEC 60169-16
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

Роз’єм N Jack for LMR240 Cable призначений для монтажу на коаксіальний кабель LMR240 методом обтиску.
Забезпечує надійне різьбове з’єднання N-типу з хвильовим опором 50 Ом та стабільні електричні характеристики у ВЧ-трактах з робочими частотами до 6 ГГц.

Обтискна конструкція гарантує високу механічну міцність з’єднання, стійкість до вібрацій і низькі втрати сигналу, що робить роз’єм придатним для професійних антенно-фідерних систем.

Матеріали та покриття

1. Центральний контакт: фосфорна бронза, позолота

2. Ізолятор: PTFE

3. Корпус: латунь, нікельоване покриття

4. Обтискна гільза: м’яка мідь, нікельоване покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 – 6 ГГц

КСХН (VSWR):

• ≤ 1.15 @ 900 МГц

• ≤ 1.20 @ 1800 МГц

• ≤ 1.30 @ 3000 МГц

• ≤ 1.40 @ 6000 МГц

Втрати вставки (Insertion Loss):

• ≤ 0.05 дБ @ 900 МГц

• ≤ 0.05 дБ @ 1800 МГц

• ≤ 0.05 дБ @ 3000 МГц

• ≤ 0.05 дБ @ 6000 МГц

Напруга:

• Випробувальна (Dielectric Withstanding Voltage): ≥ 1000 В

• Робоча (Voltage Rating): ≤ 500 В

Конструктивні характеристики

• Тип роз’єму: N Jack (гніздо)

• Тип кріплення кабелю: обтиск (Crimp)

• Різьба інтерфейсу: 5/8"-24 UNEF-2A

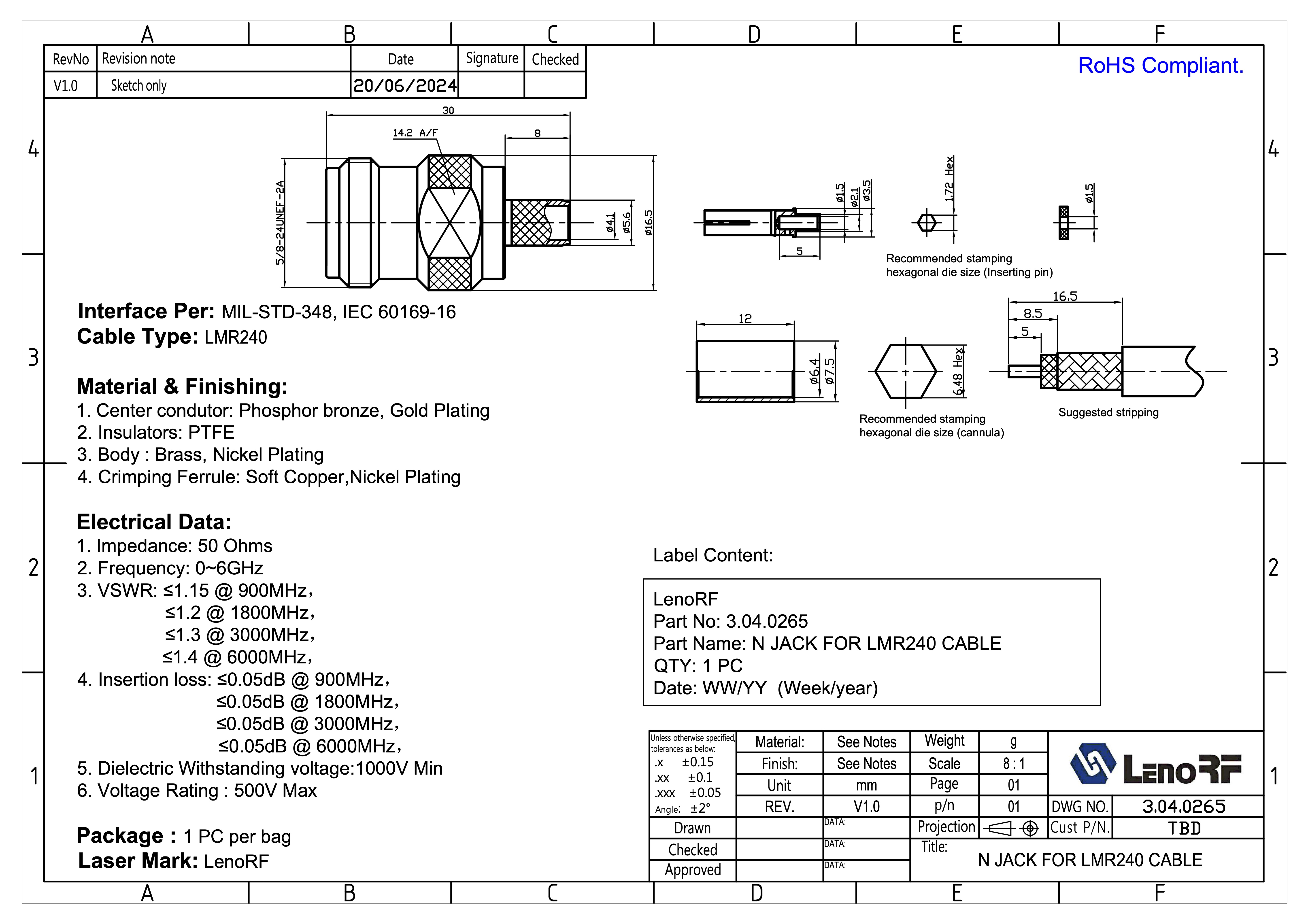

• Рекомендована розділка кабелю: згідно схеми Suggested Stripping у даташиті

• Рекомендовані обтискні матриці: вказані на кресленні

• Одиниці вимірювання: мм

Допуски виготовлення:

• .x ±0.15 мм

• .xx ±0.10 мм

• .xxx ±0.05 мм

• Кутові допуски: ±2°

Маркування та пакування

• Лазерне маркування: LenoRF

• Пакування: 1 шт. в індивідуальному пакеті

Етикетка містить:

• LenoRF

• Part No: 3.04.0265

• Part Name: N JACK FOR LMR240 CABLE

• QTY: 1 PC

• Date: WW/YY (тиждень/рік)

Призначення

Роз’єм N Jack for LMR240 Cable використовується у:

• антенно-фідерних лініях;

• телекомунікаційному обладнанні;

• базових станціях GSM / LTE / 5G;

• радіорелейних системах;

• професійному RF-обладнанні;

• вимірювальній та лабораторній апаратурі.

Нікельований корпус, позолочений центральний контакт і PTFE-ізолятор забезпечують низькі втрати сигналу, високу надійність та стабільну роботу у високочастотних системах.
