Технічний опис

Назва виробу: N Jack to IPEX 4 for 1.37 Cable, 200 mm
Артикул: 3.19.198
Тип виробу: ВЧ кабельна збірка
Конфігурація: N Jack → IPEX 4
Довжина кабелю: 200 мм
Тип кабелю: 1.37
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

Кабельна збірка N Jack to IPEX 4 for 1.37 Cable призначена для з’єднання радіочастотного обладнання з використанням стандартного роз’єму N Jack з одного боку та мікророз’єму IPEX 4 з іншого.
Використовується коаксіальний кабель 1.37, що забезпечує компактні розміри та стабільну передачу сигналу у ВЧ трактах.

Виріб застосовується в телекомунікаційному, вимірювальному RF-обладнанні, що вбудовується та пультах квадрокоптера DJI RC Plus 2, DJI Matrice 4.

Склад виробу

1. Роз’єм N Jack

2. Роз’єм IPEX 4

3. Коаксіальний кабель 1.37

4. Термоусадкова трубка, чорного кольору

Матеріали та покриття

Роз’єм N Jack:

1. Центральний провідник: латунь, позолота

2. Ізолятор: PTFE

3. Корпус: латунь, нікельоване покриття

4. Обтискна гільза: м’яка мідь, нікельоване покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 – 6 ГГц

• КСХН (VSWR): ≤ 1.4

• Випробувальна напруга (Dielectric Withstanding Voltage): ≥ 200 В

• Робоча напруга (Voltage Rating): ≤ 60 В

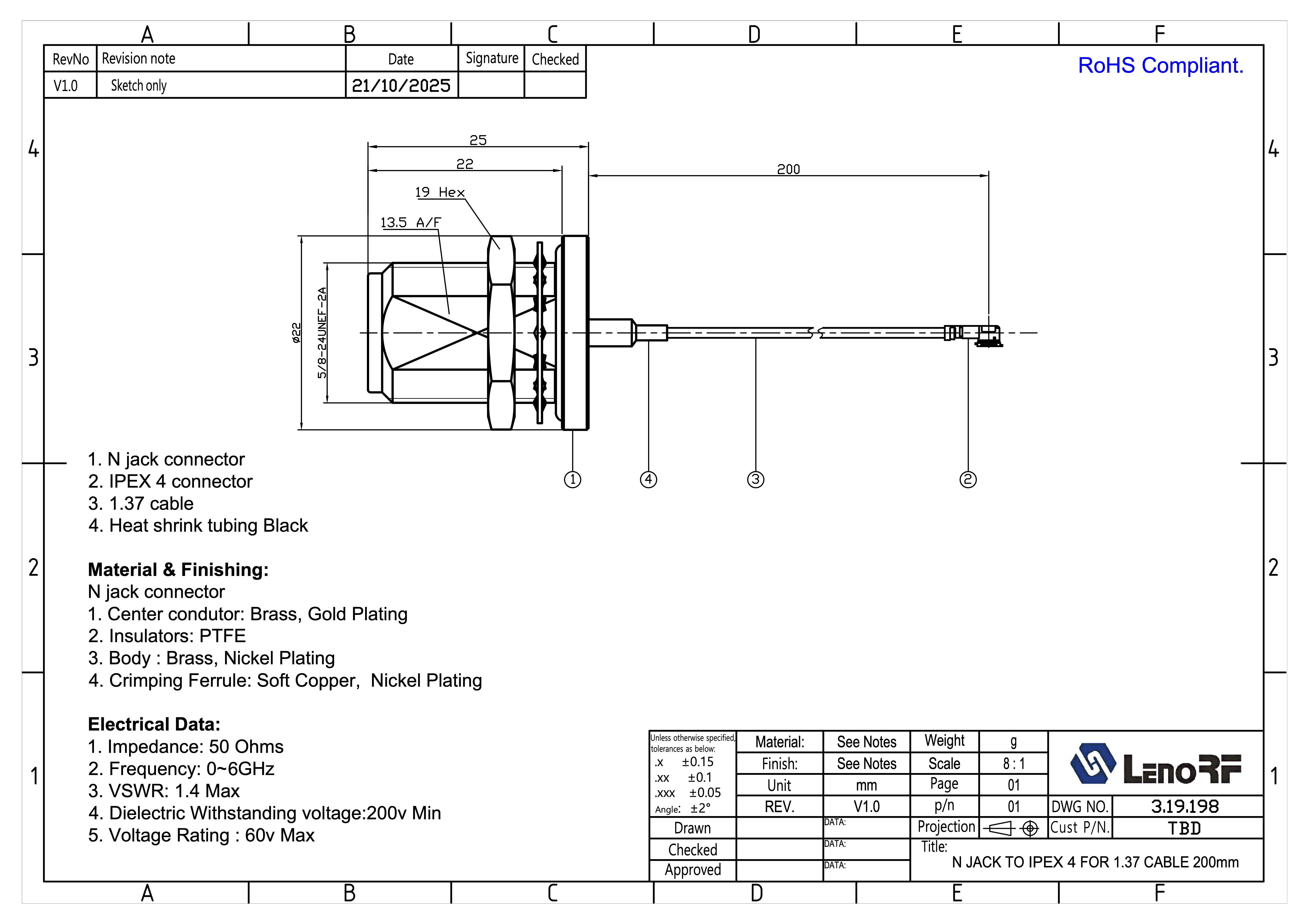

Конструктивні характеристики

• Тип роз’єму 1: N Jack

• Тип роз’єму 2: IPEX 4

• Тип кабелю: 1.37

• Довжина кабельної частини: 200 мм

• Розмір під ключ (N Jack):

  • 19 Hex

  • 13.5 A/F

• Різьба інтерфейсу N: 5/8"-24 UNEF-2A

• Одиниці вимірювання: мм

Допуски виготовлення:

• .x ±0.15 мм

• .xx ±0.10 мм

• .xxx ±0.05 мм

• Кутові допуски: ±2°

Маркування та пакування

• Індивідуальне пакування

• Маркування містить:

  • Part No: 3.19.198

  • Найменування виробу

  • Кількість: 1 шт.

  • Дата виробництва

Призначення

Кабельна збірка N Jack to IPEX 4 for 1.37 Cable використовується у:

• телекомунікаційному обладнанні

• Wi-Fi / LTE / GNSS модулях

• вбудованих RF-пристроях

• тестово-вимірювальних системах

• антенних та сигнальних з’єднаннях з обмеженим монтажним простором

Застосування роз’єму N Jack забезпечує надійне зовнішнє підключення, а IPEX 4 — компактне внутрішнє з’єднання всередині пристрою.
