Технічний опис

Назва виробу: N Jack to IPEX1 for RG178 Cable, 15 см
Номер виробу: 3.19.189
Виробник: LenoRF
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

• Тип виробу: кабельна збірка (кабельний адаптер)

• Конфігурація: N Jack ↔ IPEX1

• Тип кабелю: RG178

• Довжина: 150 мм

• Додаткові елементи: термоусадочна трубка (чорна)

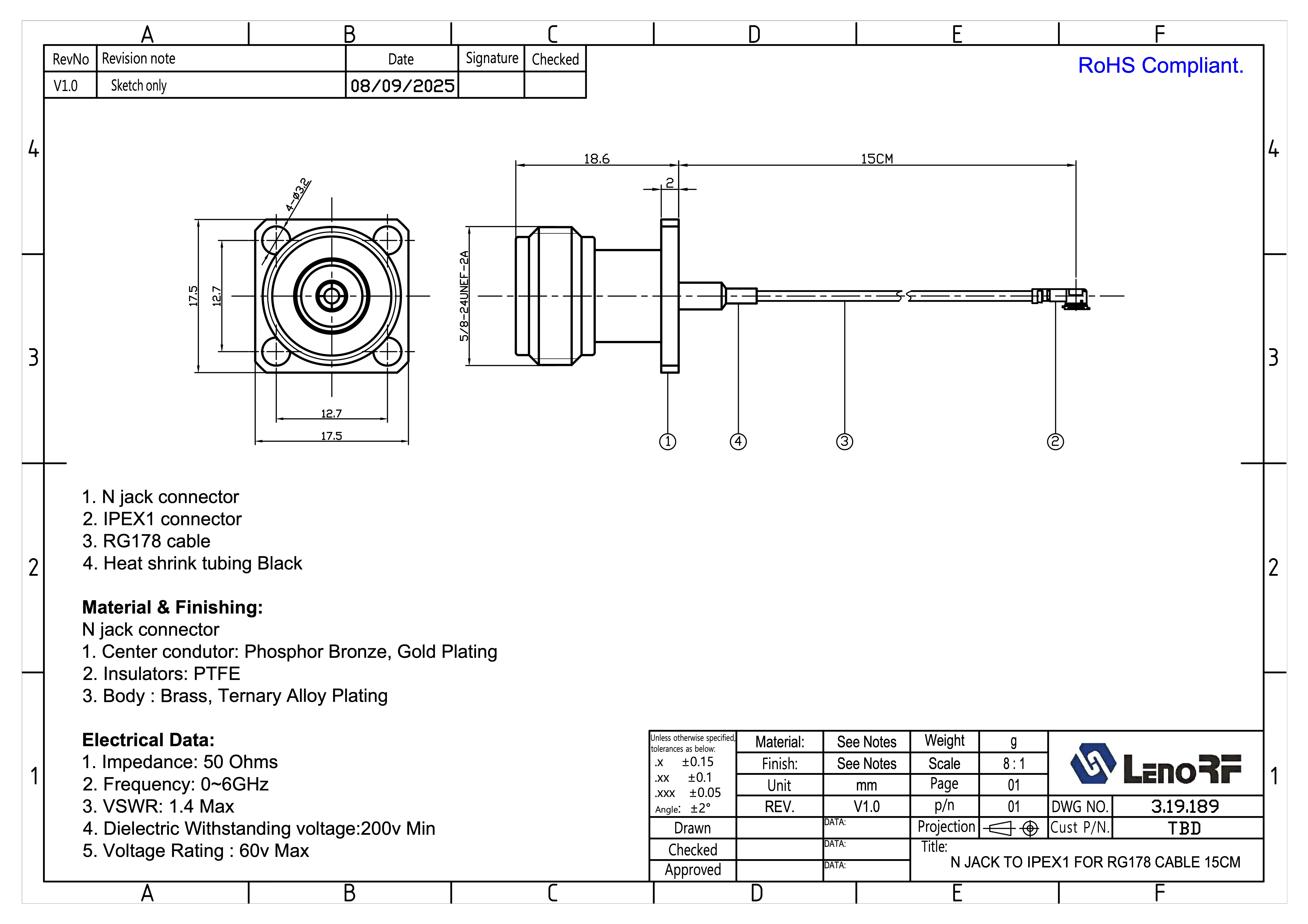

Конструктивні характеристики

1. Роз’єм N Jack:

   • Центральний контакт: фосфорна бронза, золоте покриття

   • Ізолятор: PTFE

   • Корпус: латунь, покриття тринітним сплавом (Ternary Alloy Plating)

2. Роз’єм IPEX1:

   • Мініатюрний ВЧ-роз’єм для друкованих плат або модулів

   • Призначений для високочастотних з’єднань до 6 ГГц

3. Кабель:

   • Тип: RG178

   • Діаметр: ~1.8 мм

   • Екранування: сріблене плетення

   • Зовнішня ізоляція: FEP (фторетилен-пропілен)

4. Термоусадка: чорна, для фіксації та захисту з’єднання

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 – 6 ГГц

• КСХН (VSWR): ≤ 1.4 макс.

• Випробувальна напруга: ≥ 200 В DC

• Номінальна робоча напруга: ≤ 60 В

Екологічні та стандартні параметри

• Відповідність стандартам: MIL-STD-348 (для інтерфейсу N)

• Екологічна безпечність: RoHS Compliant, не містить свинцю та кадмію

• Покриття контактів: стійке до корозії, призначене для тривалої експлуатації у вологому середовищі

Призначення та застосування

Кабельна збірка N Jack → IPEX1 для RG178, 15 см використовується для підключення високочастотних модулів, антен або адаптерів у телекомунікаційному, лабораторному та тестовому обладнанні.
Завдяки гнучкому тонкому кабелю RG178 та надійним роз’ємам, виріб забезпечує стабільне з’єднання до 6 ГГц при низьких втратах сигналу.
Оптимально підходить для Wi-Fi, LTE, GPS-модулів, базових станцій, вимірювальних приладів і радіочастотних лабораторних рішень.
