Технічний опис

Назва виробу: N Jack to IPEX MHFI for RG178 Cable
Номер виробу: 3.19.186
Тип виробу: Коаксіальний кабельний перехідник (кабельна збірка)
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

Це готова кабельна збірка на основі надтонкого коаксіального кабелю RG178, з’єднана з одного боку роз’ємом N Jack, а з іншого — IPEX MHFI (U.FL сумісний).
Такі збірки використовуються для підключення радіочастотних модулів, антен, Wi-Fi/LTE/GNSS передавачів, а також у вимірювальному та лабораторному обладнанні.

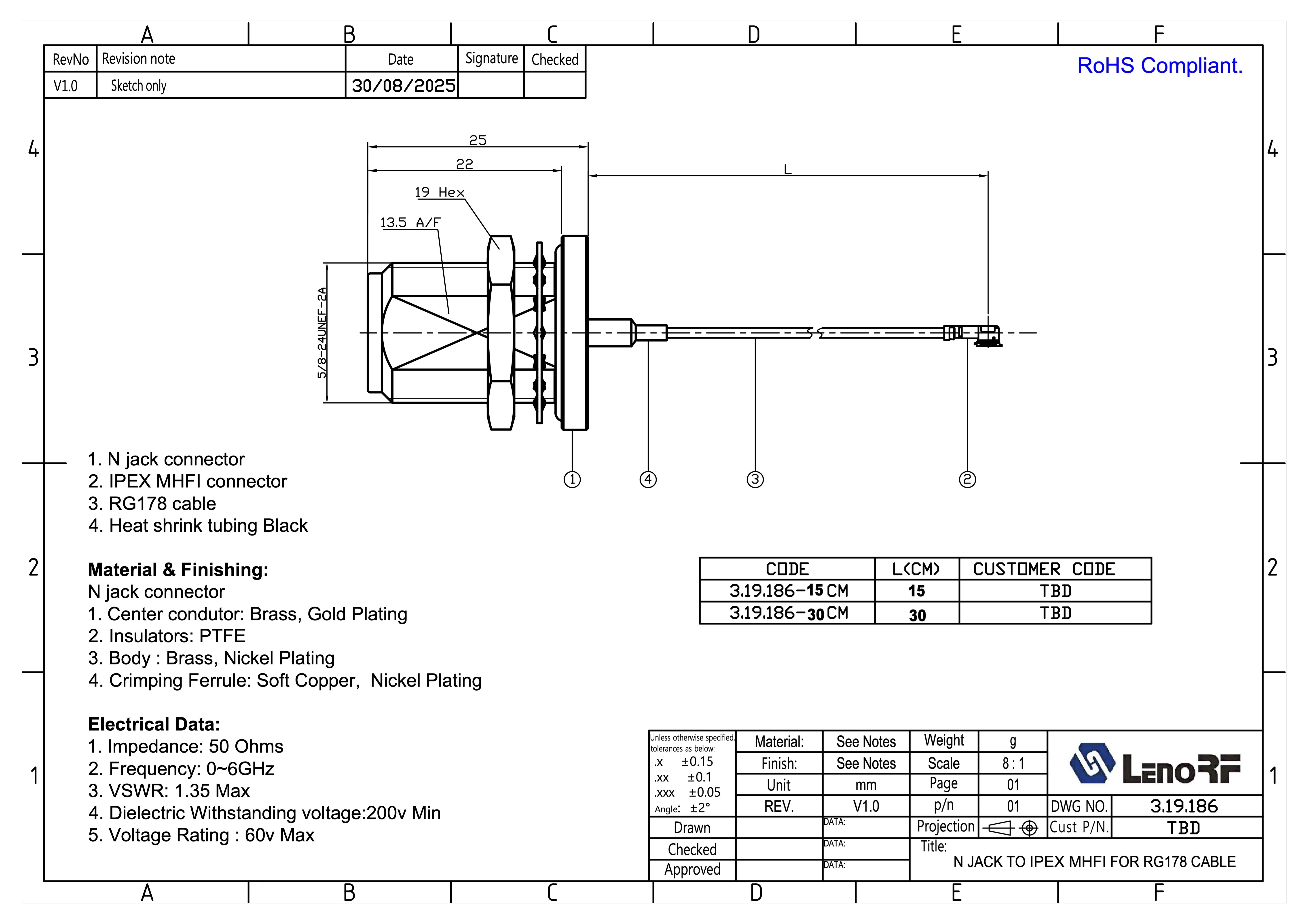

Конфігурація виробу

1. N Jack роз’єм

2. IPEX MHFI роз’єм

3. Коаксіальний кабель RG178

4. Термозбіжна трубка (чорна)

Матеріали та покриття

N Jack роз’єм

• Центральний контакт: латунь, золоте покриття

• Ізолятор: PTFE

• Корпус: латунь, нікельоване покриття

• Обжимна гільза: м’яка мідь, нікельоване покриття

IPEX MHFI

• Матеріал корпусу: латунь / мідний сплав (згідно стандарту IPEX)

• Покриття: золоте

• Стандарт: MHFI/U.FL сумісний

Кабель RG178

• Тип: тонкий 50-омний фторопластовий коаксіальний кабель

• Застосування: внутрішні RF-з’єднання, малогабаритні RF-модулі

Електричні характеристики

• Імпеданс: 50 Ω

• Робочий діапазон частот: 0 – 6 ГГц

• КСХН (VSWR): ≤ 1.35

• Пробивна напруга: ≥ 200 В

• Робоча напруга: ≤ 60 В

Механічні характеристики

• Доступні довжини за даташитом: 30 см, 50 см

  • Маркування:

    • 3.19.186-30CM

    • 3.19.186-50CM

• Розмір гайки на N Jack: 19 Hex

• Прецизійна обробка забезпечує стабільний контакт і низькі втрати.

Пакування

• Індивідуальний пакет

• Маркування включає:

  • Part No

  • Length (см)

  • Версію документа

  • Позначку RoHS

Призначення

Кабельна збірка N Jack ↔ IPEX MHFI (RG178) використовується для:

• підключення антен до модулів з роз’ємами U.FL/IPEX;

• Wi-Fi/LTE/BT модулів;

• вимірювальних пристроїв;

• конфігурацій, де потрібне надійне переходження між великим N-типом і мікро-роз’ємом MHFI;

• внутрішніх з’єднань у компактних RF системах.

Надійні матеріали, якісне нікельоване та золоте покриття гарантують стабільні високочастотні характеристики до 6 ГГц і довгий термін служби.
