Роз'єм ВЧ N-male для кабелів RG-316, RG-174 3.04.0277

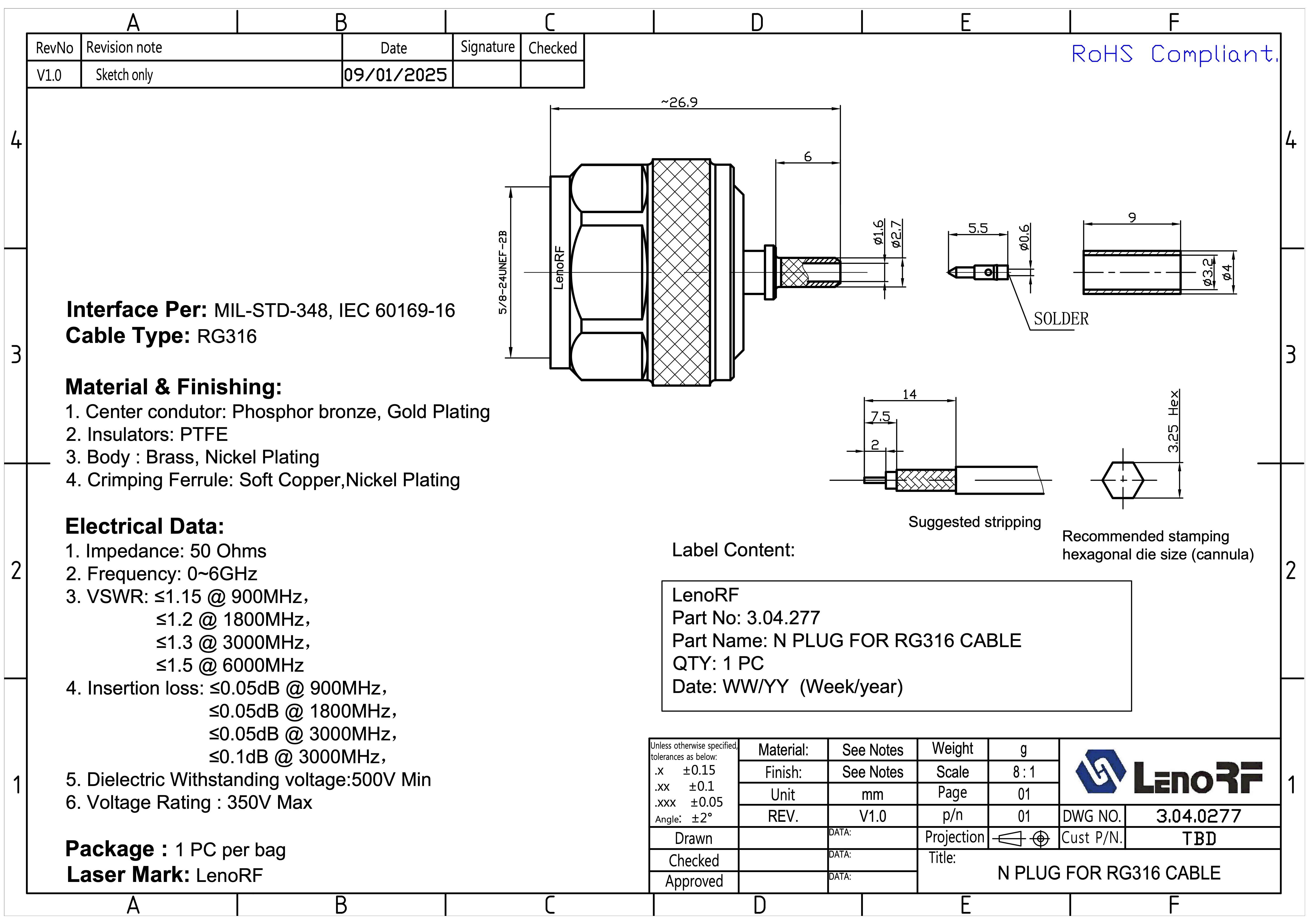

Технічний опис

Назва виробу: N Plug для RG316 Cable
Номер виробу: 3.04.0277
Виробник/Маркування: LenoRF (лазерне маркування)
Відповідність: RoHS
Кількість в упаковці: 1 шт. (індивідуальне пакування)

Інтерфейс та стандарти

• Відповідність: MIL-STD-348, IEC 60169-16

• Тип з’єднання: N Plug (штекер прямий)

• Сумісний кабель: RG316

Конструктивні матеріали та покриття

1. Центральний контакт: фосфорна бронза, покриття — золото

2. Ізолятор: PTFE (фторопласт)

3. Корпус: латунь, нікелеве покриття

4. Обтискна втулка: м’яка мідь, нікелеве покриття

Електричні характеристики

• Імпеданс: 50 Ом

• Робочий діапазон частот: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤ 1.15 @ 900 МГц

  • ≤ 1.20 @ 1800 МГц

  • ≤ 1.30 @ 3000 МГц

  • ≤ 1.50 @ 6000 МГц

• Втрати на вставку (Insertion Loss):

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.10 дБ @ 6000 МГц

• Пробивна напруга: ≥ 500 В

• Максимальна робоча напруга: ≤ 350 В

Упаковка та маркування

• Упаковка: 1 шт. у пакеті

• Етикетка містить:

  • LenoRF

  • Part No: 3.04.0277

  • Part Name: N Plug for RG316 Cable

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Призначення

Роз’єм N Plug для RG316 призначений для високочастотних з’єднань у діапазоні до 6 ГГц. Завдяки позолоченому центральному контакту та PTFE-ізолятору забезпечує низькі втрати, стабільні електричні параметри та тривалу надійність. Застосовується у телекомунікаціях, антенних системах, вимірювальному обладнанні, а також у радіочастотних і СВЧ-пристроях.
