Роз'єм ВЧ RP-SMA-female bulkhead для кабелю KSR-300, LMR300, 5D-FB, M&P 7/.287", SLL-300 3.01.386

Технічний опис

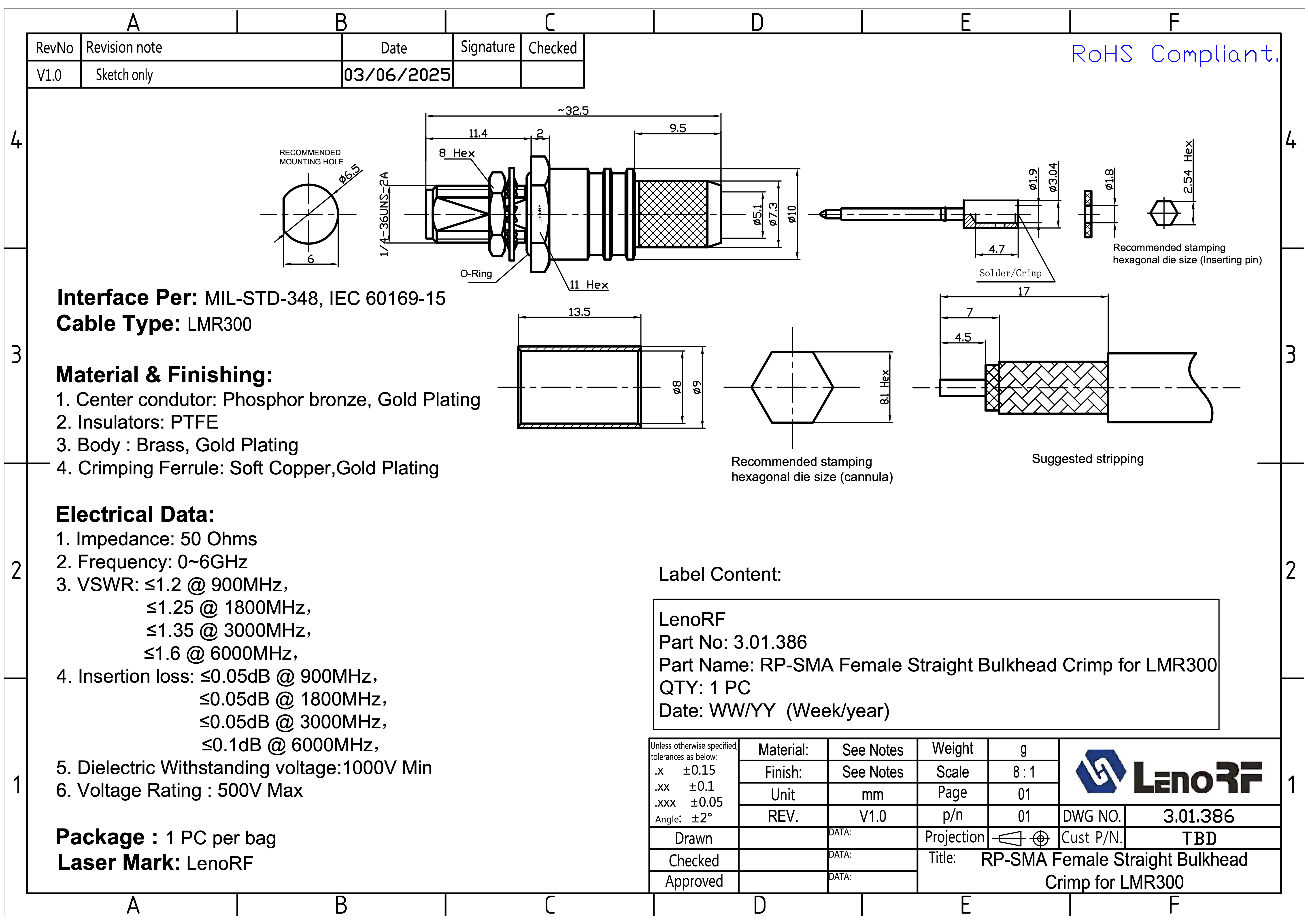

Роз’єм RP-SMA гніздо пряме панельне (Bulkhead) під обжим для кабелю LMR300
Модель: 3.01.386
Виробник / маркування: LenoRF
Відповідність стандартам: MIL-STD-348, IEC 60169-15
Тип кабелю: LMR300
RoHS: відповідає вимогам

Механічні характеристики

• Тип виконання: RP-SMA Female (гніздо), пряме, панельне (Bulkhead), кріплення методом обтиску (Crimp) під кабель LMR300.

• Матеріали та покриття:

  1. Центральний контакт: фосфорна бронза, покриття — золото.

  2. Ізолятори: PTFE (фторопласт).

  3. Корпус: латунь, покриття — золото.

  4. Обтискна втулка: м’яка мідь, покриття — золото.

• Маркування: лазерне — LenoRF.

• Упаковка: 1 шт. в пакеті.

• Етикетка:

  • LenoRF

  • Part No: 3.01.386

  • Part Name: RP-SMA Female Straight Bulkhead Crimp for LMR300

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Робочий діапазон частот: 0–6 ГГц.

• КСХН (VSWR):

  • ≤ 1.2 @ 900 МГц

  • ≤ 1.25 @ 1800 МГц

  • ≤ 1.35 @ 3000 МГц

  • ≤ 1.6 @ 6000 МГц

• Вносимі втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Напруга пробою: не менше 1000 В.

• Робоча напруга: до 500 В.

Призначення

Роз’єм RP-SMA Female Straight Bulkhead Crimp для LMR300 призначений для створення надійних високочастотних з’єднань у діапазоні до 6 ГГц. Використовується у телекомунікаційних, вимірювальних і радіочастотних системах, де потрібні стабільні параметри та низькі втрати сигналу.
