Роз'єм ВЧ RP-SMA-male для кабелю KSR-300, LMR300, 5D-FB, M&P 7/.287", SLL-300 3.01.380

Технічний опис роз’єму RP-SMA Plug для кабелю LMR300, модель 3.01.380

Загальна інформація
Роз’єм типу RP-SMA male призначений для монтажу на кабель KSR-300, LMR300, 5D-FB, M&P 7/.287", SLL-300 та використання у високочастотних з’єднаннях. Конструкція відповідає стандартам MIL-STD-348 та IEC 60169-15, що забезпечує сумісність і стабільні електричні параметри в широкому діапазоні частот.

Матеріали та покриття

1. Центральний контакт: фосфорна бронза з золотим покриттям.

2. Ізолятори: PTFE (політетрафторетилен).

3. Корпус: латунь із золотим покриттям.

4. Обтискна втулка: мідь м’яка з золотим покриттям.

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Частотний діапазон: 0…6 ГГц.

• КСХН:

  • ≤ 1.2 @ 900 МГц

  • ≤ 1.25 @ 1800 МГц

  • ≤ 1.35 @ 3000 МГц

  • ≤ 1.6 @ 6000 МГц

• Внесені втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Випробувальна напруга: ≥ 1000 В.

• Робоча напруга: ≤ 500 В.

Конструктивні особливості та монтаж

• Роз’єм виконаний за схемою Crimp-Solder/Crimp — центральний контакт обтискається або припаюється, корпус фіксується обтискною втулкою.

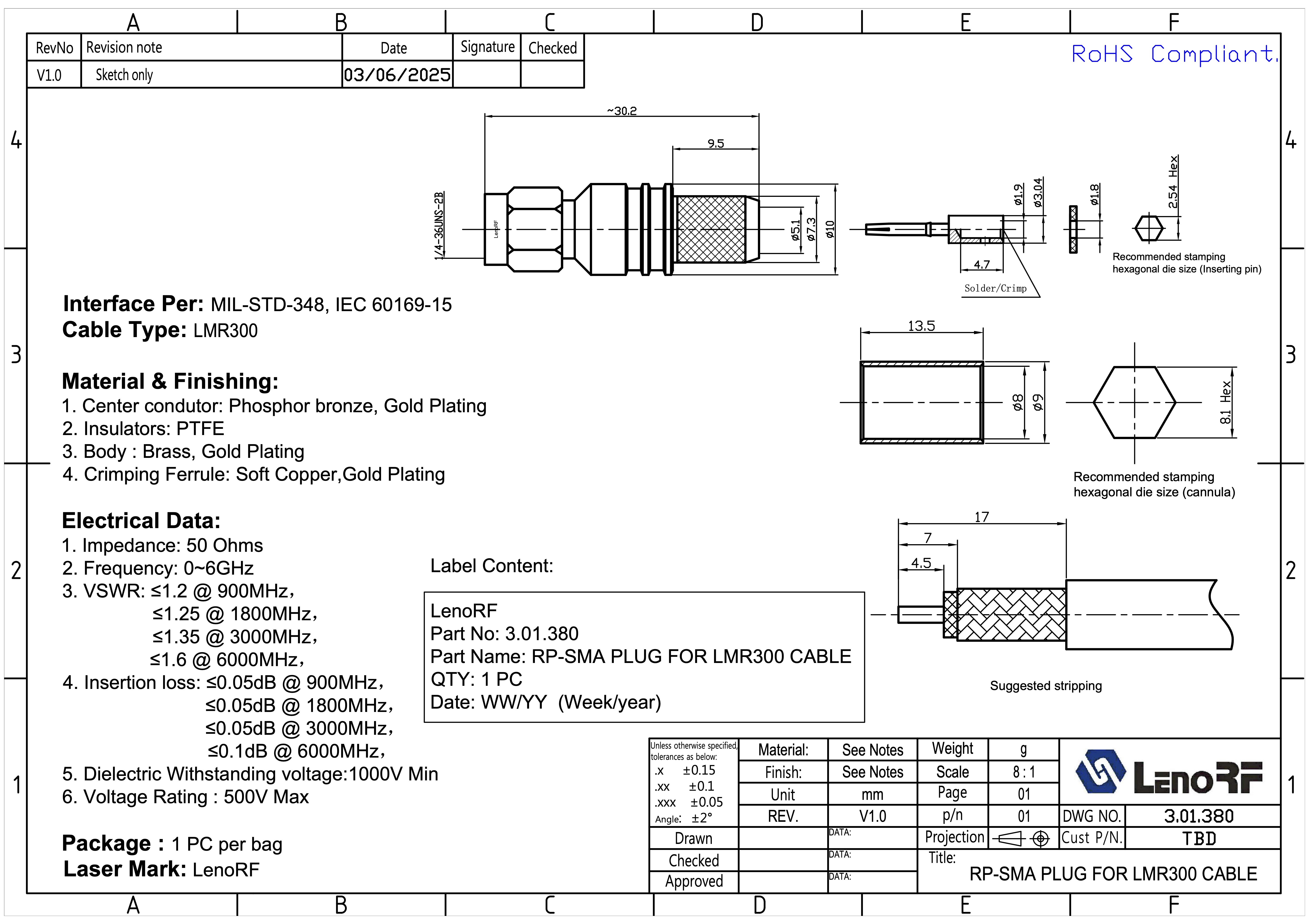

• Даташит містить рекомендації з підготовки кабелю та розміри шестигранного обтиску для штифта та втулки.

Пакування та маркування

• Упаковка: 1 шт. в індивідуальному пакеті.

• Лазерне маркування: LenoRF.

• Етикетка містить:

  • Назву виробника (LenoRF)

  • Номер деталі: 3.01.380

  • Найменування: RP-SMA PLUG FOR LMR300 CABLE

  • Кількість: 1 шт.

  • Дату (тиждень/рік).

Відповідність стандартам

• RoHS Compliant — не містить заборонених небезпечних речовин.
