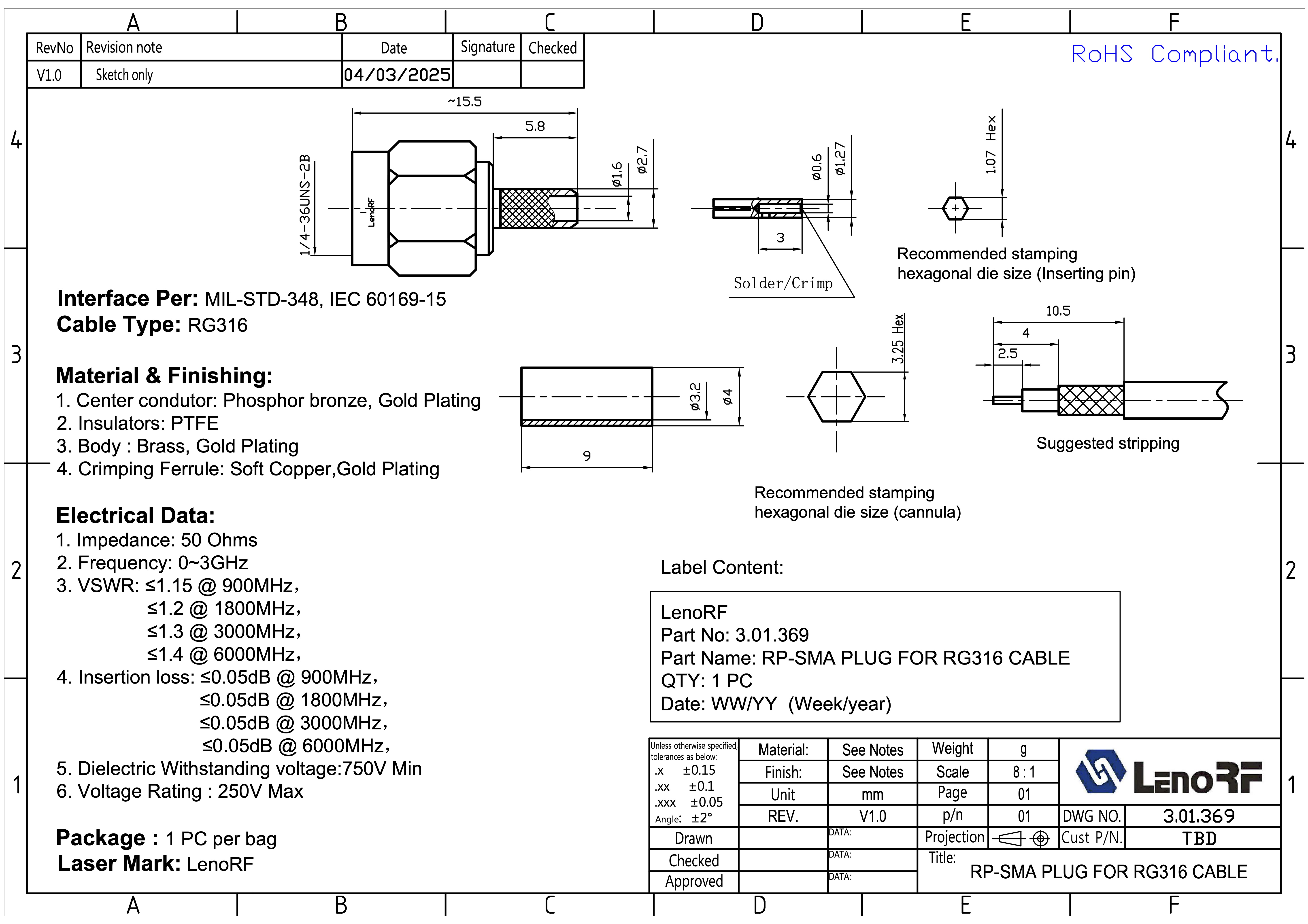

Найменування виробу:
RP-SMA штекер (зворотна полярність) для кабелю RG316
Артикул: 3.01.369
Виробник: LenoRF
Лазерне маркування: LenoRF
Упаковка: 1 шт. у пакеті

Стандарти та сумісність:

• Інтерфейс: відповідає MIL-STD-348, IEC 60169-15

• Тип кабелю: RG316

Матеріали та покриття:

1. Центральний контакт: фосфорна бронза, позолочений

2. Діелектрик: фторопласт (PTFE)

3. Корпус: латунь, позолочений

4. Обтискна втулка: мідь м’яка, позолочена

Електричні характеристики:

• Імпеданс: 50 Ом

• Робоча частота: від 0 до 3 ГГц

• КСХН (коефіцієнт стоячої хвилі напруги):

  • ≤1.15 при 900 МГц

  • ≤1.20 при 1800 МГц

  • ≤1.30 при 3000 МГц

  • ≤1.40 при 6000 МГц

• Втрати на вставку (Insertion Loss):

  • ≤0.05 дБ при 900 МГц

  • ≤0.05 дБ при 1800 МГц

  • ≤0.05 дБ при 3000 МГц

  • ≤0.05 дБ при 6000 МГц

• Діелектрична міцність: не менше 750 В

• Максимальна робоча напруга: 250 В

Механічні характеристики:

• Тип монтажу: пайка або обтиск / обтиск

• Рекомендований тип обтиску: шестигранний (hex crimp)

• Різьба: 1/4-36UNS-2B

Відповідність екологічним нормам:

• RoHS: відповідає вимогам (RoHS Compliant)
