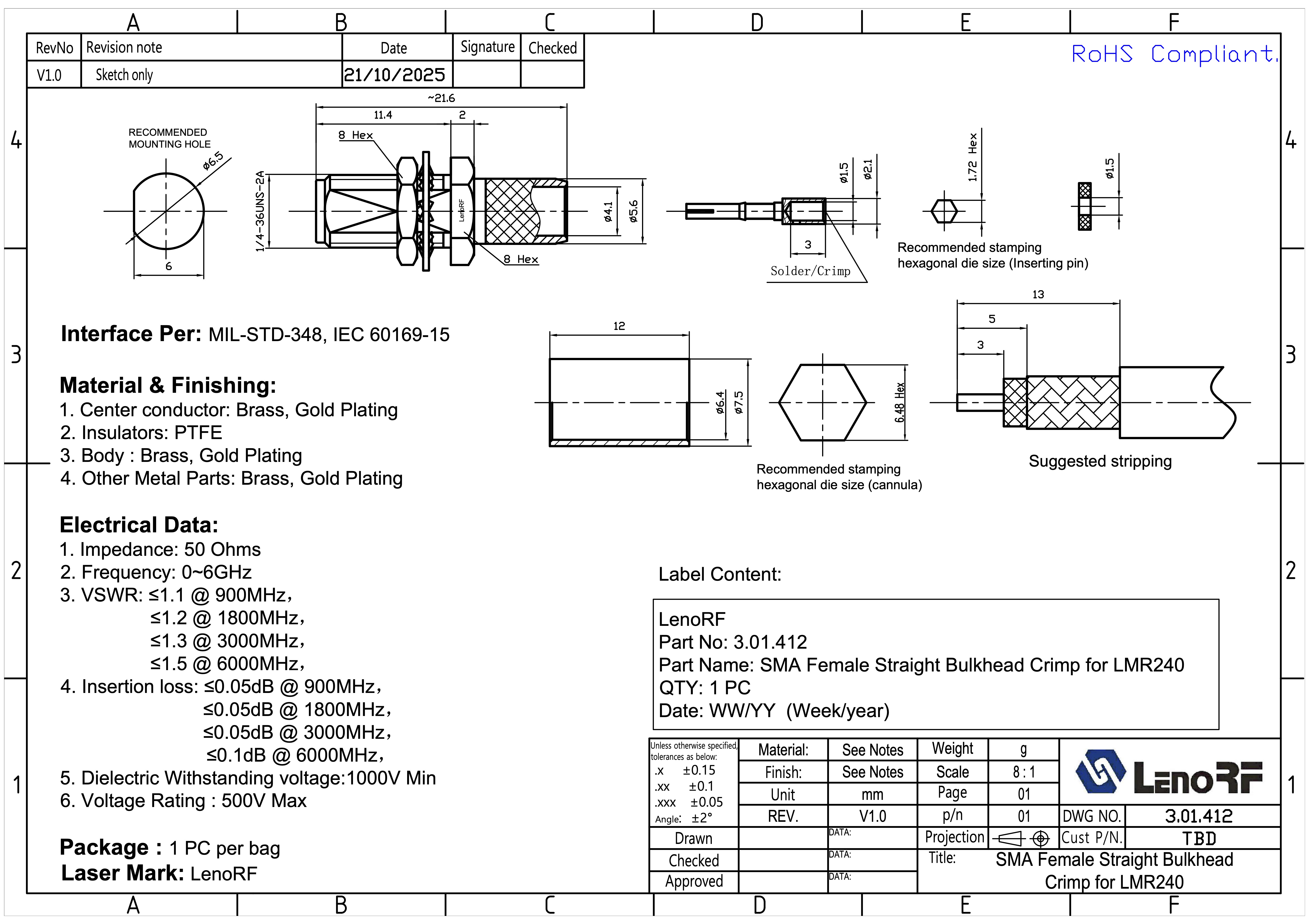

Технічний опис

Назва виробу: SMA Female Straight Bulkhead Crimp for LMR240
Артикул: 3.01.412
Тип виробу: ВЧ-роз’єм SMA (гніздо), прямий, панельний (Bulkhead), обтискний (Crimp)
Сумісний кабель: LMR240
Інтерфейс: MIL-STD-348, IEC 60169-15
Версія документа: V1.0
Дата ревізії: 21.10.2025
Відповідність: RoHS Compliant

Загальна інформація

Роз’єм SMA Female Straight Bulkhead Crimp призначений для монтажу на коаксіальний кабель LMR240 з установкою в панель (bulkhead-монтаж).
Пряме виконання та різьбове з’єднання SMA забезпечують надійний контакт і стабільні електричні характеристики у ВЧ-трактах з хвильовим опором 50 Ом на частотах до 6 ГГц.

Матеріали та покриття

1. Центральний контакт: латунь, позолота

2. Ізолятор: PTFE

3. Корпус: латунь, позолота

4. Інші металеві частини: латунь, позолота

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 – 6 ГГц

КСХН (VSWR):

• ≤ 1.1 @ 900 МГц

• ≤ 1.2 @ 1800 МГц

• ≤ 1.3 @ 3000 МГц

• ≤ 1.5 @ 6000 МГц

Втрати вставки (Insertion Loss):

• ≤ 0.05 дБ @ 900 МГц

• ≤ 0.05 дБ @ 1800 МГц

• ≤ 0.05 дБ @ 3000 МГц

• ≤ 0.10 дБ @ 6000 МГц

Напруга:

• Випробувальна (Dielectric Withstanding Voltage): ≥ 1000 В

• Робоча (Voltage Rating): ≤ 500 В

Конструктивні характеристики

• Тип роз’єму: SMA Female (гніздо)

• Виконання: пряме (Straight)

• Тип монтажу: панельний (Bulkhead)

• Тип кріплення кабелю: обтиск (Crimp)

• Рекомендований монтажний отвір: Ø 6.5 мм

• Розмір під ключ: 8 Hex

• Одиниці вимірювання: мм

Допуски виготовлення:

• .x ±0.15 мм

• .xx ±0.10 мм

• .xxx ±0.05 мм

• Кутові допуски: ±2°

Маркування та пакування

• Лазерне маркування: LenoRF

• Пакування: 1 шт. у пакеті

Етикетка містить:

• LenoRF

• Part No: 3.01.412

• Part Name: SMA Female Straight Bulkhead Crimp for LMR240

• QTY: 1 PC

• Date: WW/YY (тиждень/рік)

Призначення

Роз’єм SMA Female Straight Bulkhead Crimp for LMR240 застосовується у:

• антенних та фідерних системах;

• телекомунікаційному обладнанні;

• Wi-Fi, WLAN та RF-модулях;

• маршрутизаторах і точках доступу;

• тестово-вимірювальній та лабораторній апаратурі.

Позолочені контакти, PTFE-ізолятор і панельне виконання забезпечують низькі втрати сигналу, високу корозійну стійкість і надійну роботу в професійних ВЧ-системах.
