Роз'єм ВЧ SMA-female bulkhead для кабелю KSR-300, LMR300, 5D-FB, M&P 7/.287", SLL-300 3.01.391

Технічний опис

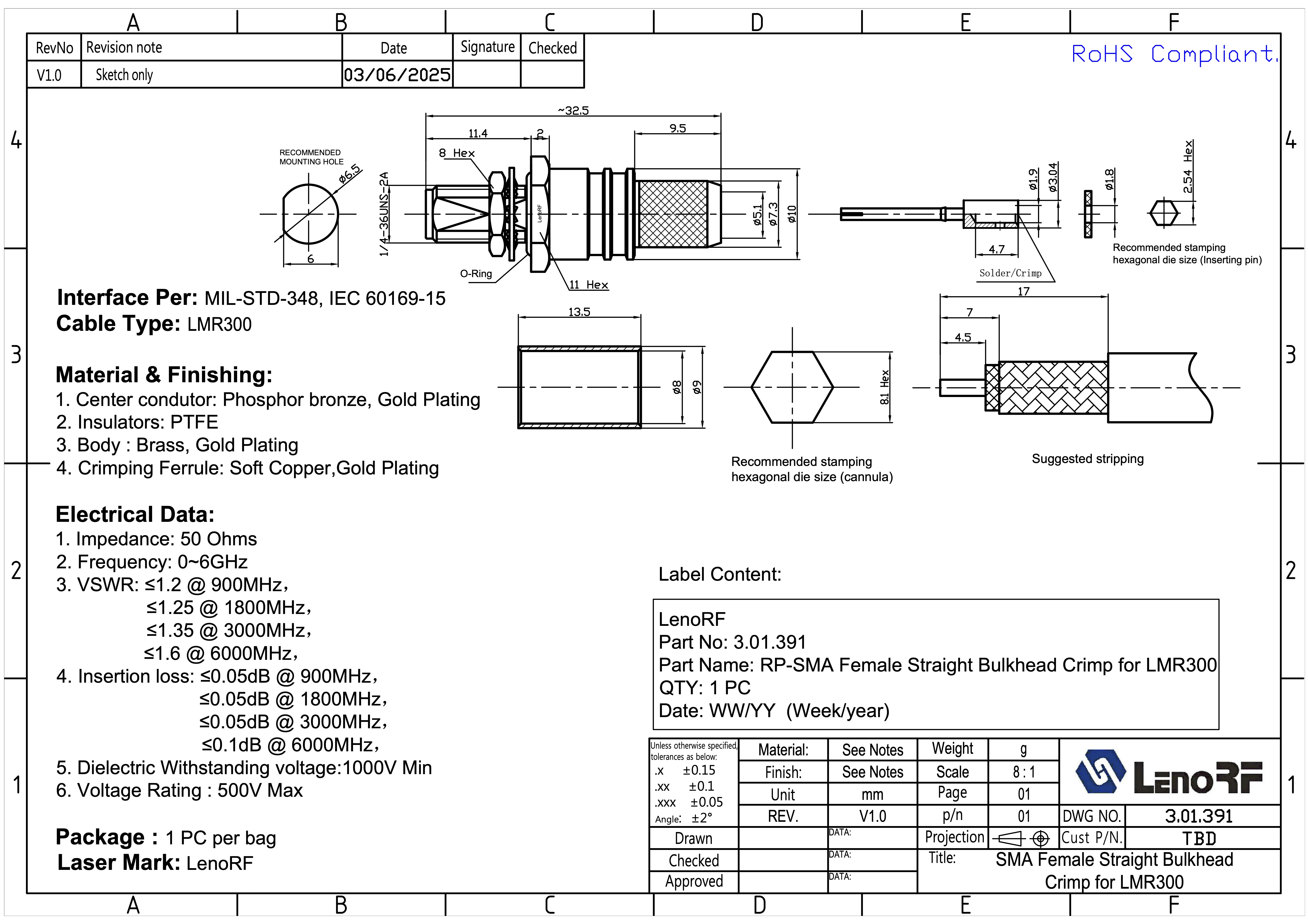

Роз’єм SMA гніздо, прямий, Bulkhead Crimp для LMR300
Модель: 3.01.391
Виробник / маркування: LenoRF
Відповідність стандартам: MIL-STD-348, IEC 60169-15
Тип кабелю: LMR300
RoHS: Відповідає вимогам

Механічні характеристики

• Тип виконання: SMA Female (гніздо), прямий, Bulkhead (з кріпленням через панель), Crimp (обтиск).

• Матеріали та покриття:

  1. Центральний контакт: фосфорна бронза, покриття — золото.

  2. Ізолятори: PTFE (фторопласт).

  3. Корпус: латунь, покриття — золото.

  4. Обтискна втулка: мідь м’яка, покриття — золото.

• Маркування: лазерне — LenoRF.

• Упаковка: 1 шт. у пакеті.

• Етикетка:

  • LenoRF

  • Part No: 3.01.391

  • Part Name: RP-SMA Female Straight Bulkhead Crimp for LMR300

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Робочий діапазон частот: 0–6 ГГц.

• КСХН (VSWR):

  • ≤ 1.2 @ 900 МГц

  • ≤ 1.25 @ 1800 МГц

  • ≤ 1.35 @ 3000 МГц

  • ≤ 1.6 @ 6000 МГц

• Внесені втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Пробивна напруга: не менше 1000 В.

• Робоча напруга: до 500 В.

Призначення

Даний роз’єм призначений для монтажу в панель та обтискного з’єднання з коаксіальним кабелем LMR300 у високочастотних трактах. Забезпечує стабільні електричні параметри та низькі втрати сигналу в діапазоні до 6 ГГц.
