Роз'єм ВЧ SMA-female торцевий для PCB 1.73 мм, 3.01.166

SMA Jack End Launch для монтажу на край друкованої плати, розмір 1.73 мм – модель 3.01.166

Роз’єм SMA-female (Jack) End Launch моделі 3.01.166 призначений для монтажу на край друкованої плати (PCB Edge Mount) з розміром зони встановлення 1,73 мм. Виконує функцію високочастотного з’єднання з імпедансом 50 Ом, забезпечуючи мінімальні втрати сигналу та стабільні характеристики у діапазоні до 6 ГГц. Виготовлений у відповідності до стандарту інтерфейсу MIL-STD-348.

Електричні характеристики:

• Імпеданс: 50 Ом

• Робочий діапазон частот: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤ 1.1 при 900 МГц

  • ≤ 1.15 при 1800 МГц

  • ≤ 1.2 при 3000 МГц

  • ≤ 1.3 при 6000 МГц

• Внесені втрати (Insertion Loss):

  • ≤ 0.05 дБ при 900 МГц

  • ≤ 0.05 дБ при 1800 МГц

  • ≤ 0.05 дБ при 3000 МГц

  • ≤ 0.1 дБ при 6000 МГц

• Діелектрична міцність (Proof Voltage): 500 Veff

• Максимальна робоча напруга: 350 Veff

Матеріали та покриття:

1. Центральний контакт: берилієва бронза, покриття золотом

2. Ізолятор: PTFE (тефлон)

3. Корпус: латунь, покриття золотом

Монтаж:

• Тип: Edge Mount (монтаж на край плати)

• Розмір зони встановлення: 1.73 мм

• Використовується для з’єднання високочастотних трактів безпосередньо з друкованою платою

Упаковка та маркування:

• Комплектація: 1 шт. в індивідуальному пакеті

• Лазерне маркування: LenoRF

• Етикетка містить:

  • Виробник: LenoRF

  • Артикул: 3.01.166

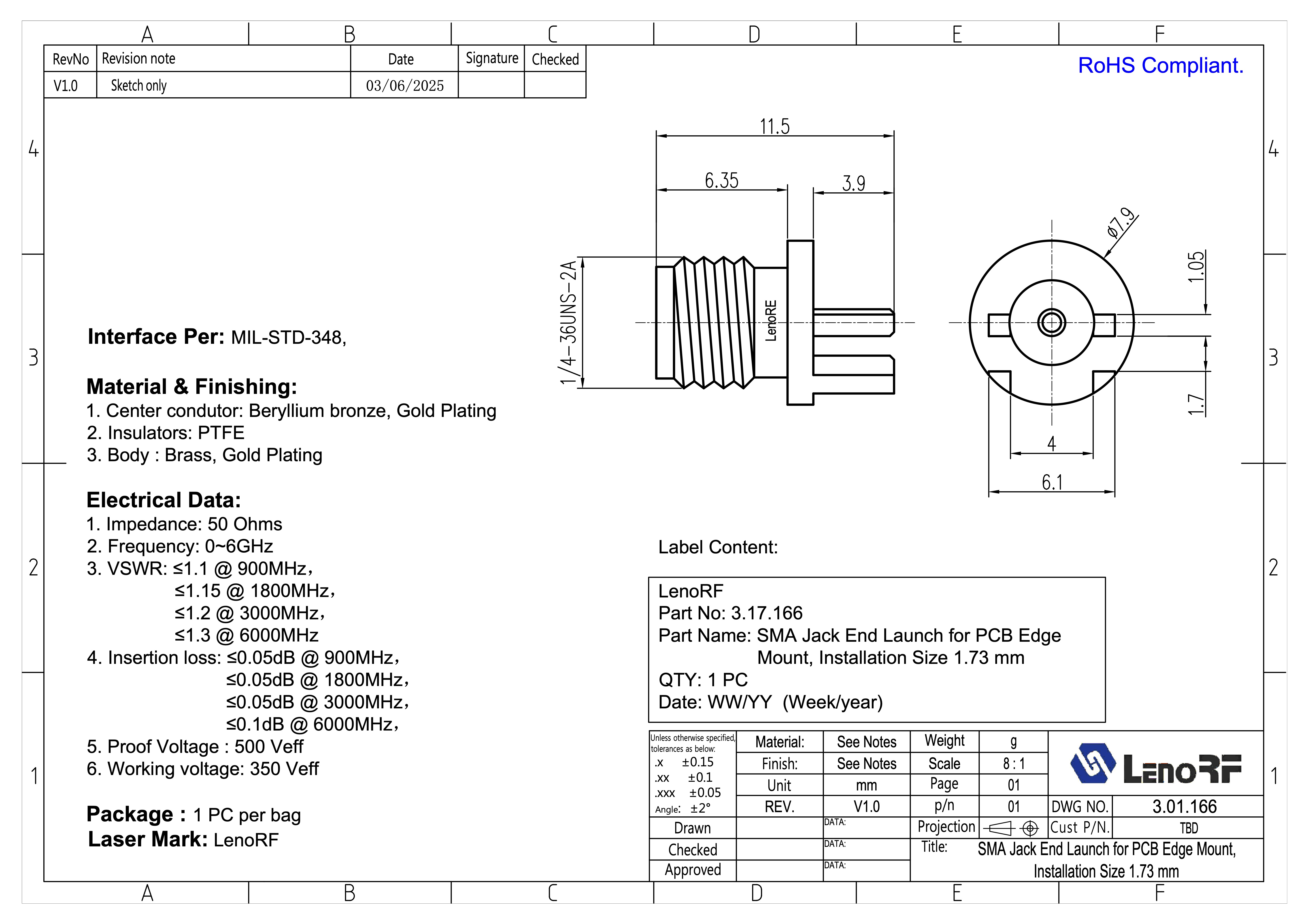

  • Найменування: SMA Jack End Launch for PCB Edge Mount, Installation Size 1.73 mm

  • Кількість: 1 шт.

  • Дата виготовлення: формат WW/YY (тиждень/рік)

Додаткова інформація:

• Відповідає вимогам директиви RoHS

• Призначений для застосування у високочастотних пристроях, тестовому та вимірювальному обладнанні, комунікаційних модулях та антенних системах
