Роз'єм ВЧ SMA-male для кабелю KSR-300, LMR300, 5D-FB, M&P 7/.287", SLL-300 3.01.334

Роз’єм SMA-male моделі 3.01.334 призначений для підключення кабелю KSR-300, LMR300, 5D-FB, M&P 7/.287", SLL-300 у високочастотних системах передачі сигналу. Виріб відповідає міжнародним стандартам MIL-STD-348 і IEC 60169-15, забезпечуючи надійне з’єднання та мінімальні втрати сигналу при роботі на частотах до 6 ГГц.

Електричні характеристики:

• Тип роз’єму: SMA штекер (SMA Plug)

• Сумісний кабель: KSR-300, LMR300, 5D-FB, M&P 7/.287", SLL-300

• Імпеданс: 50 Ом

• Діапазон робочих частот: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤ 1.2 при 900 МГц

  • ≤ 1.25 при 1800 МГц

  • ≤ 1.35 при 3000 МГц

  • ≤ 1.6 при 6000 МГц

• Втрати на вставку (Insertion Loss):

  • ≤ 0.05 дБ (900–3000 МГц)

  • ≤ 0.1 дБ при 6000 МГц

• Діелектрична міцність: ≥ 1000 В

• Максимальна робоча напруга: 500 В

Матеріали та покриття:

• Центральний контакт: фосфориста бронза з золотим покриттям

• Ізолятор: PTFE (тефлон)

• Корпус: латунь із золотим покриттям

• Обтискна втулка: м’яка мідь із золотим покриттям

Монтаж та застосування:

• Тип монтажу: паяння та обтиск (solder/crimp)

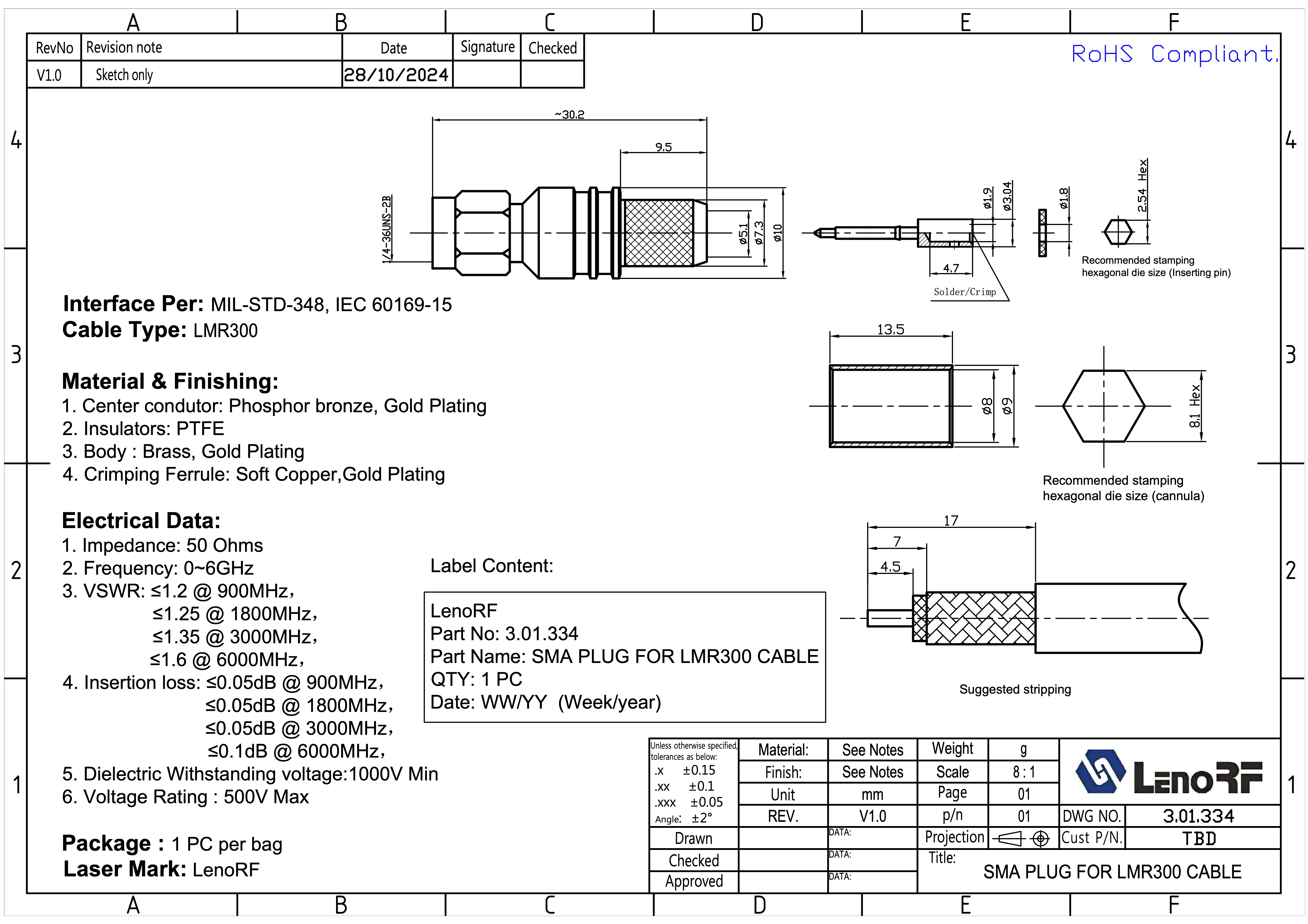

• Рекомендовані розміри обтиску: вказані в технічному кресленні

• Рекомендована схема зачистки кабелю: наведена на кресленні

Упаковка та маркування:

• Комплектація: 1 шт. в індивідуальному пакеті

• Лазерне маркування: LenoRF

• Етикетка містить:

  • Виробник: LenoRF

  • Артикул: 3.01.334

  • Найменування: SMA PLUG FOR LMR300 CABLE

  • Кількість: 1 шт.

  • Дата випуску: формат WW/YY (тиждень/рік)

Додаткова інформація:

• Роз’єм повністю відповідає вимогам RoHS

• Ідеально підходить для:

  • антен і базових станцій

  • телекомунікаційного обладнання

  • радіочастотних систем

  • лабораторних вимірювань і ВЧ‑тестування
