Технічний опис

Назва виробу: BNC Jack to UHF Plug RF Adapter
Артикул: 3.17.164
Тип виробу: ВЧ адаптер (перехідник)
Конфігурація: BNC гніздо (Jack) → UHF вилка (Plug)
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

Адаптер BNC Jack → UHF Plug призначений для з’єднання обладнання, яке використовує різні типи коаксіальних роз’ємів — BNC та UHF (тип PL).
Забезпечує надійне радіочастотне з’єднання в діапазоні до 1 ГГц, що робить його універсальним у системах радіозв’язку, тестово-вимірювальних приладах, відеосистемах та лабораторних стендах.

Матеріали та покриття

(за даташитом)

• Центральний контакт: латунь, срібне покриття

• Ізолятор: PTFE

• Корпус: латунь, нікельоване покриття

Електричні характеристики

• Хвильовий опір: 50 Ω

• Робочий діапазон частот: 0…1 ГГц

• КСХН (VSWR): ≤ 1.5

• Втрати вставки (Insertion Loss): ≤ 0.1 дБ

• Пробивна напруга: ≥1500 В

• Робоча напруга: ≤750 В

Конструктивні характеристики

• Високоточна механічна обробка

• Відповідність інтерфейсу: MIL-STD-348

• Надійна різьбова фіксація UHF Plug

• Швидкознімне з’єднання BNC Jack (байонетний механізм)

Маркування і пакування

• Лазерне маркування: LenoRF

• Пакування: 1 шт / пакет

• Етикетка:

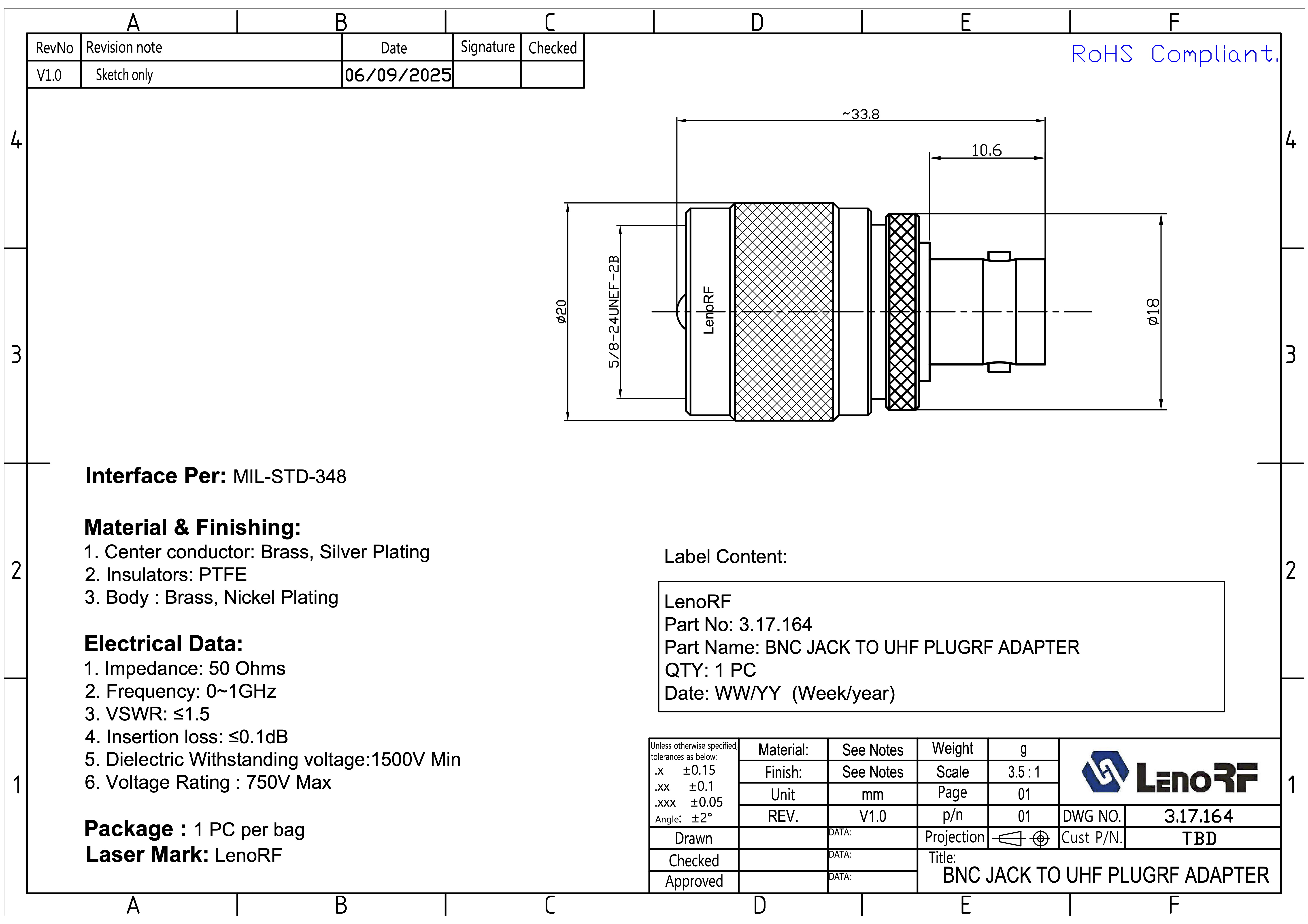

  • Part No: 3.17.164

  • Part Name: BNC JACK TO UHF PLUG RF ADAPTER

  • QTY: 1 PC

  • Date: WW/YY

Призначення

Адаптер застосовується у:

• аналогових та цифрових системах радіозв’язку

• підсилювачах та приймачах

• RF-модульних пристроях

• відеообладнанні, системах CCTV

• тестово-вимірювальних приладах

Надійне нікельоване покриття корпусу, срібне покриття центрального контакту та PTFE-ізолятор гарантують мінімальні втрати сигналу та довговічність у роботі.
