Разъем ВЧ SMA-female bulkhead (RG58, RG223, RG142, RG400, KSR195, LMR195), обжим/обжим 3.01.393

Техническое описание

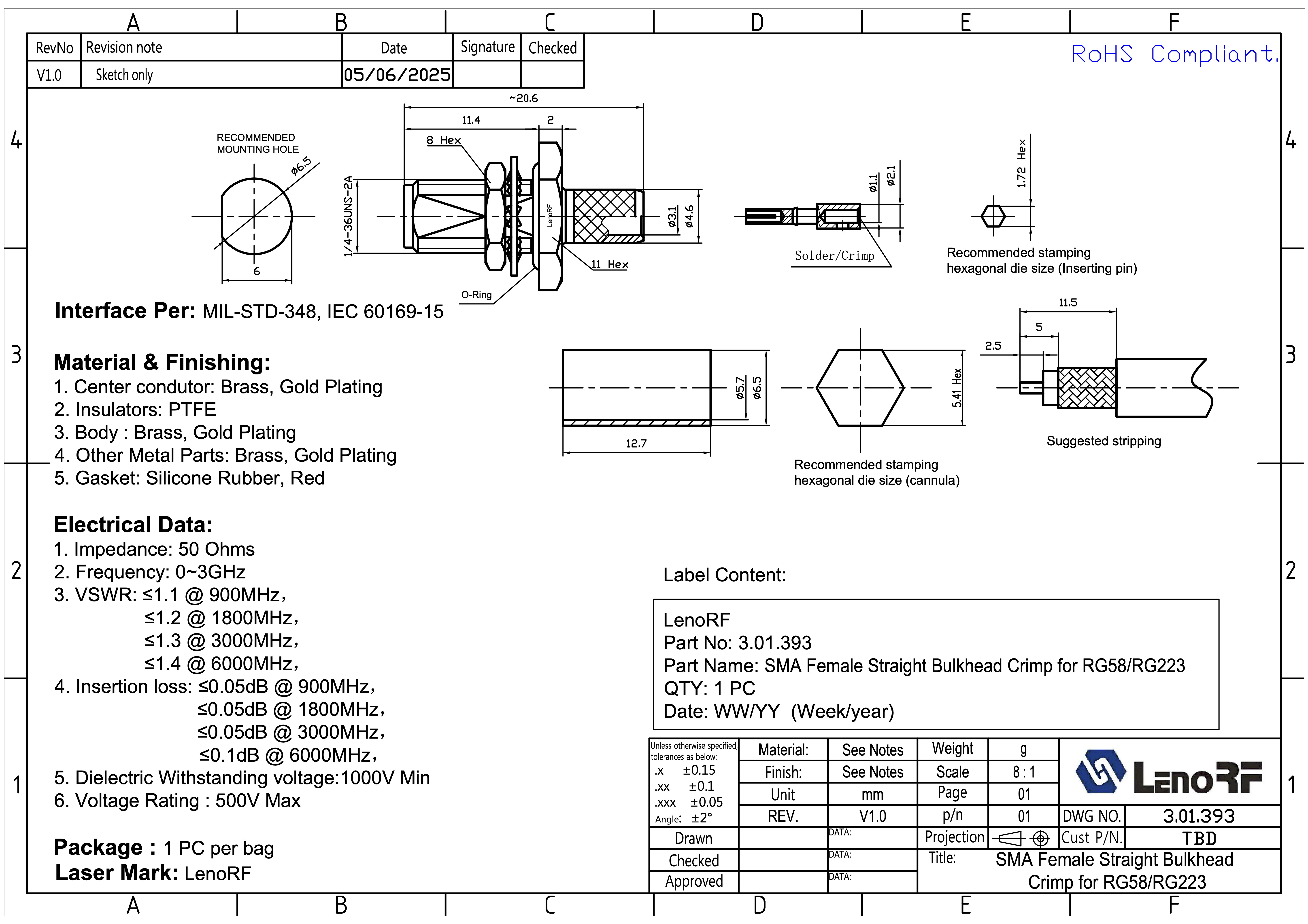

Разъём SMA гнездо, прямой, Bulkhead Crimp для RG58/RG223
Модель: 3.01.393
Производитель / маркировка: LenoRF
Соответствие стандартам: MIL-STD-348, IEC 60169-15
RoHS: Соответствует требованиям

Механические характеристики

• Тип исполнения: SMA Female (гнездо), прямой, Bulkhead (с креплением через панель), Crimp (обжим).

• Совместимость кабелей: RG58, RG223.

• Материалы и покрытие:

  1. Центральный контакт: латунь, покрытие — золото.

  2. Изоляторы: PTFE (фторопласт).

  3. Корпус: латунь, покрытие — золото.

  4. Прочие металлические части: латунь, покрытие — золото.

  5. Уплотнитель: силиконовый каучук, красного цвета.

• Маркировка: лазерная — LenoRF.

• Упаковка: 1 шт. в пакете.

• Этикетка:

  • LenoRF

  • Part No: 3.01.393

  • Part Name: SMA Female Straight Bulkhead Crimp for RG58/RG223

  • QTY: 1 PC

  • Date: WW/YY (неделя/год)

Электрические характеристики

• Волновое сопротивление: 50 Ом.

• Диапазон частот: 0–6 ГГц.

• КСВН (VSWR):

  • ≤ 1.1 @ 900 МГц

  • ≤ 1.2 @ 1800 МГц

  • ≤ 1.3 @ 3000 МГц

  • ≤ 1.4 @ 6000 МГц

• Внесённые потери:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Пробивное напряжение: не менее 1000 В.

• Рабочее напряжение: до 500 В.

Назначение

Данный разъём предназначен для установки в панель и обжимного соединения с коаксиальными кабелями типа RG58 или RG223 в высокочастотных трактов. Обеспечивает низкие потери сигнала, стабильные параметры и надёжную работу в диапазоне до 6 ГГц.
