Технічний опис

Назва виробу: N Jack Flange for LMR240 Cable
Артикул: 3.04.0317
Тип виробу: ВЧ-роз’єм N-типу (гніздо), фланцеве виконання
Тип монтажу: панельний, фланцевий
Тип кабелю: LMR240
Інтерфейс: MIL-STD-348, IEC 60169-16
Версія документа: V1.0
Дата ревізії: 27.10.2025
Відповідність: RoHS Compliant

Загальна інформація

Роз’єм N Jack Flange for LMR240 Cable призначений для монтажу на коаксіальний кабель LMR240 з фіксацією на панель за допомогою фланця з чотирма кріпильними отворами.
Забезпечує надійне 50-омне з’єднання у високочастотних трактах з робочими частотами до 6 ГГц.

Фланцеве виконання дозволяє жорстко закріпити роз’єм на корпусі обладнання, що особливо важливо для зовнішніх антенних та телекомунікаційних систем.

Матеріали та покриття

1. Центральний контакт: фосфорна бронза, позолота

2. Ізолятор: PTFE

3. Корпус: латунь, нікельоване покриття

4. Обтискна гільза: м’яка мідь, нікельоване покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 – 6 ГГц

КСХН (VSWR):

• ≤ 1.15 @ 900 МГц

• ≤ 1.20 @ 1800 МГц

• ≤ 1.30 @ 3000 МГц

• ≤ 1.40 @ 6000 МГГц

Втрати вставки (Insertion Loss):

• ≤ 0.05 дБ @ 900 МГц

• ≤ 0.05 дБ @ 1800 МГц

• ≤ 0.05 дБ @ 3000 МГц

• ≤ 0.05 дБ @ 6000 МГц

Напруга:

• Випробувальна (Dielectric Withstanding Voltage): ≥ 1000 В

• Робоча (Voltage Rating): ≤ 500 В

Конструктивні характеристики

• Тип роз’єму: N Jack (гніздо)

• Виконання: фланцеве, 4 монтажні отвори

• Тип з’єднання: різьбове N-типу

• Тип кабелю: LMR240

• Тип фіксації кабелю: обтиск (Crimp)

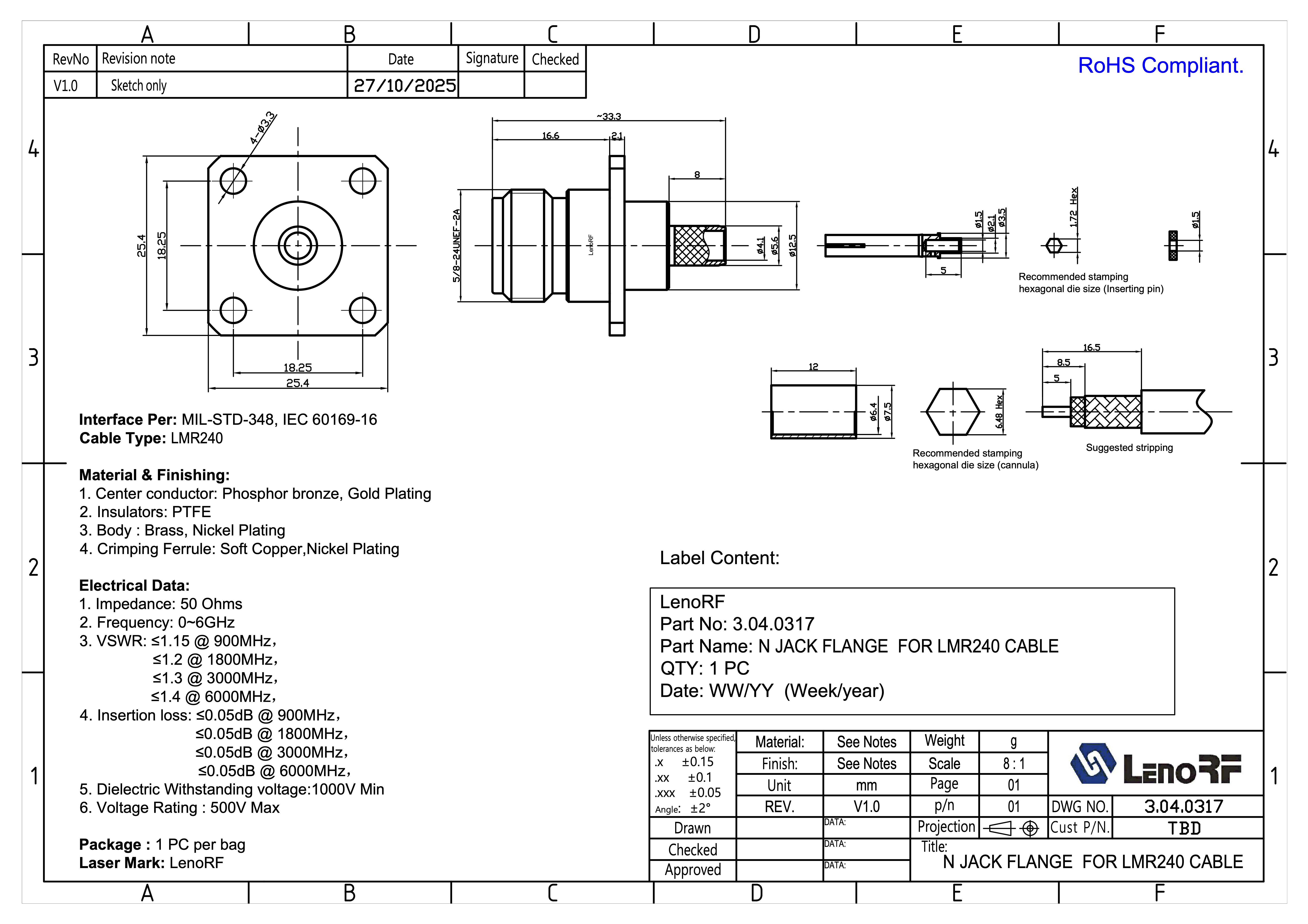

• Рекомендована розділка кабелю: відповідно до схеми Suggested stripping

• Одиниці вимірювання: мм

Допуски виготовлення:

• .x ±0.15 мм

• .xx ±0.10 мм

• .xxx ±0.05 мм

• Кутові допуски: ±2°

Маркування та пакування

• Лазерне маркування: LenoRF

• Пакування: 1 шт. у пакеті

Етикетка містить:

• LenoRF

• Part No: 3.04.0317

• Part Name: N JACK FLANGE FOR LMR240 CABLE

• QTY: 1 PC

• Date: WW/YY (тиждень/рік)

Призначення

Роз’єм N Jack Flange for LMR240 Cable використовується в:

• антенних та фідерних системах;

• телекомунікаційному обладнанні;

• базових станціях GSM/LTE/5G;

• Wi-Fi та WISP мережах;

• радіочастотних підсилювачах;

• зовнішніх і внутрішніх RF-модулях.

Нікельований корпус, позолочений центральний контакт і PTFE-ізолятор забезпечують низькі втрати сигналу, стабільні ВЧ-параметри та тривалий термін служби навіть у складних умовах експлуатації.
