Роз'єм ВЧ N-male Clamp (RG58, RG223, RG142, RG400, KSR195) 3.04.074

Технічний опис

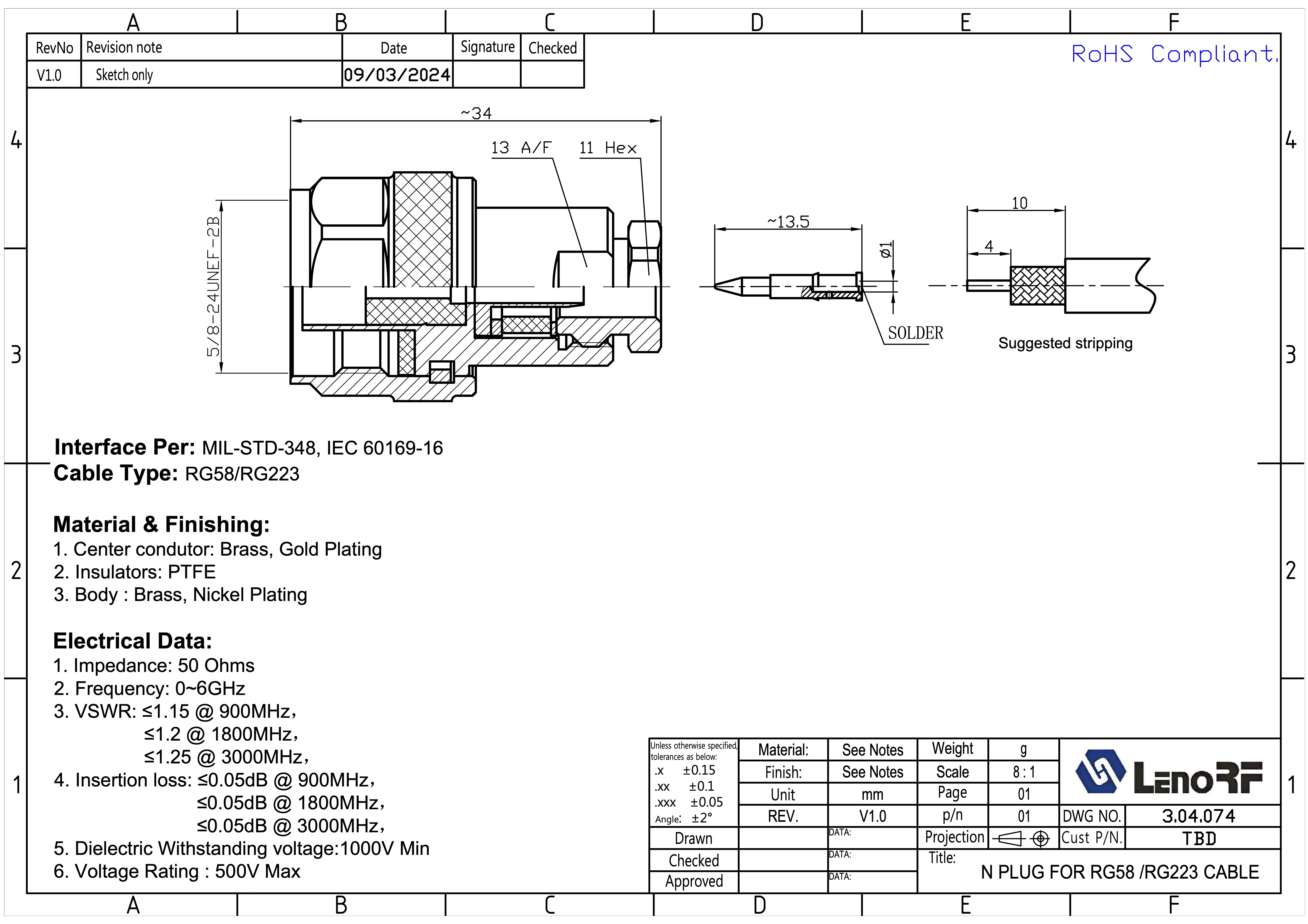

Розʼєм N-типу (штекер) для кабелів RG58 / RG223

Загальна інформація

• Модель: 3.04.074

• Тип розʼєму: N Plug (штекер прямий)

• Сумісні кабелі: RG58, RG223

• Інтерфейс та стандарти: відповідає MIL-STD-348 та IEC 60169-16

• Відповідність RoHS: Так

Конструктивні матеріали та покриття

• Центральний контакт: латунь із золотим покриттям.

• Ізолятор: PTFE (фторопласт).

• Корпус: латунь із нікельованим покриттям.

Електричні характеристики

• Імпеданс: 50 Ом

• Робоча частота: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤ 1.15 @ 900 МГц

  • ≤ 1.20 @ 1800 МГц

  • ≤ 1.25 @ 3000 МГц

• Втрати на вставку:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

• Випробувальна напруга діелектрика: ≥ 1000 В

• Робоча напруга: ≤ 500 В

Призначення

Розʼєм N-типу призначений для підключення коаксіальних кабелів RG58 та RG223 у високочастотних системах. Завдяки низьким втратам і стабільним параметрам використовується в телекомунікаційному обладнанні, радіочастотних системах і вимірювальних приладах.
