Роз'єм ВЧ RP-SMA-male кутовий для кабелів RG-316, RG-174, обжим/обжим 3.01.389

Технічний опис

Роз’єм RP-SMA RA Plug для кабелю RG316
Модель: 3.01.389
Виробник / маркування: LenoRF
Відповідність стандартам: MIL-STD-348, IEC 60169-15
Тип кабелю: RG316
RoHS: Відповідає вимогам

Механічні характеристики

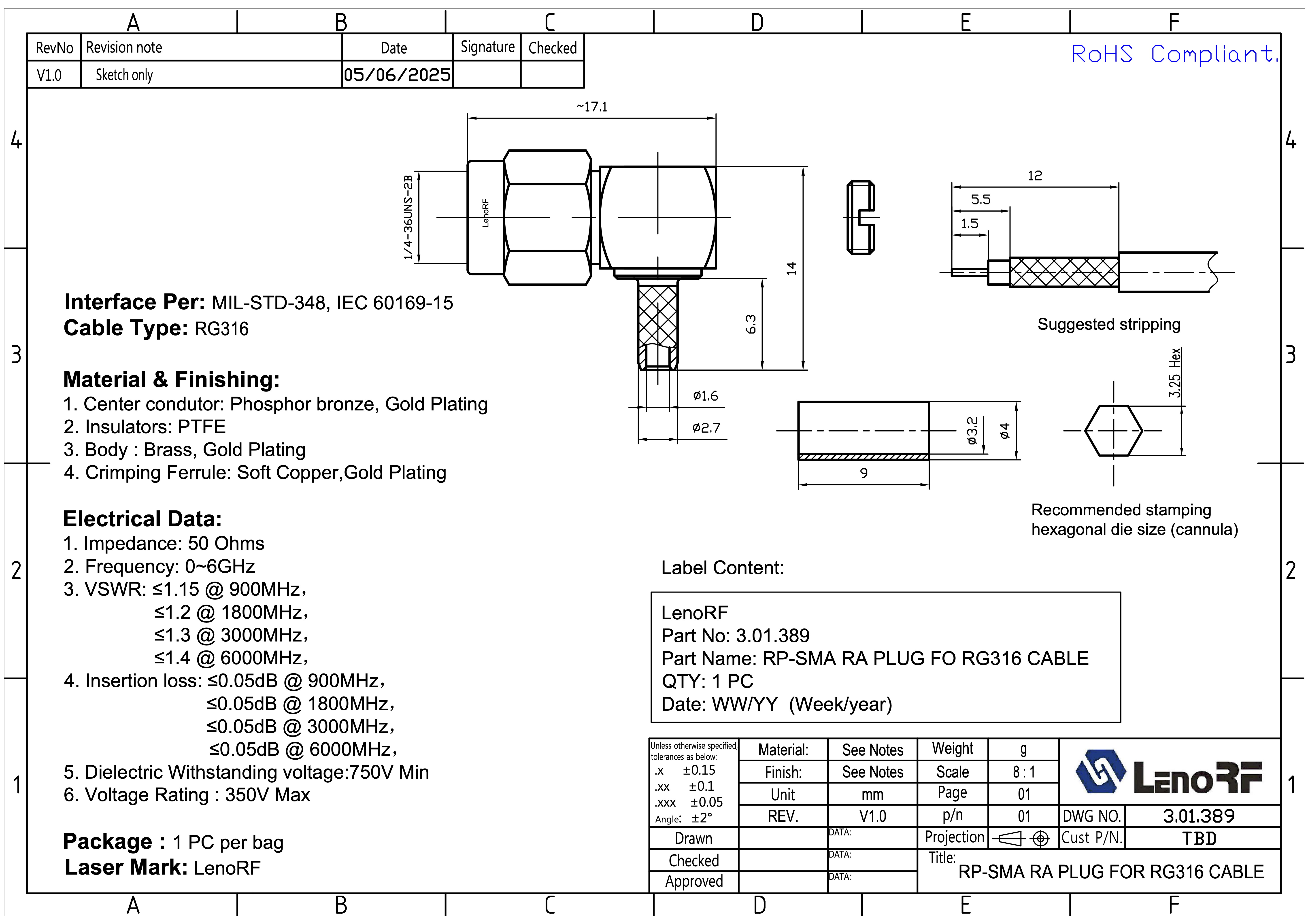

• Тип виконання: RP-SMA Plug (штекер), кутовий (RA — Right Angle), Crimp (обтиск).

• Матеріали та покриття:

  1. Центральний контакт: фосфорна бронза, покриття — золото.

  2. Ізолятори: PTFE (фторопласт).

  3. Корпус: латунь, покриття — золото.

  4. Обтискна втулка: м’яка мідь, покриття — золото.

• Маркування: лазерне — LenoRF.

• Упаковка: 1 шт. у пакеті.

• Етикетка:

  • LenoRF

  • Part No: 3.01.389

  • Part Name: RP-SMA RA Plug for RG316 Cable

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Робочий діапазон частот: 0–6 ГГц.

• КСХН (VSWR):

  • ≤ 1.15 @ 900 МГц

  • ≤ 1.2 @ 1800 МГц

  • ≤ 1.3 @ 3000 МГц

  • ≤ 1.4 @ 6000 МГц

• Внесені втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.05 дБ @ 6000 МГц

• Пробивна напруга: не менше 750 В.

• Робоча напруга: до 350 В.

Призначення

Роз’єм RP-SMA RA Plug для кабелю RG316 призначений для високочастотних з’єднань у діапазоні до 6 ГГц. Кутове виконання забезпечує зручність монтажу в умовах обмеженого простору, зберігаючи стабільні електричні характеристики та низькі втрати сигналу.
