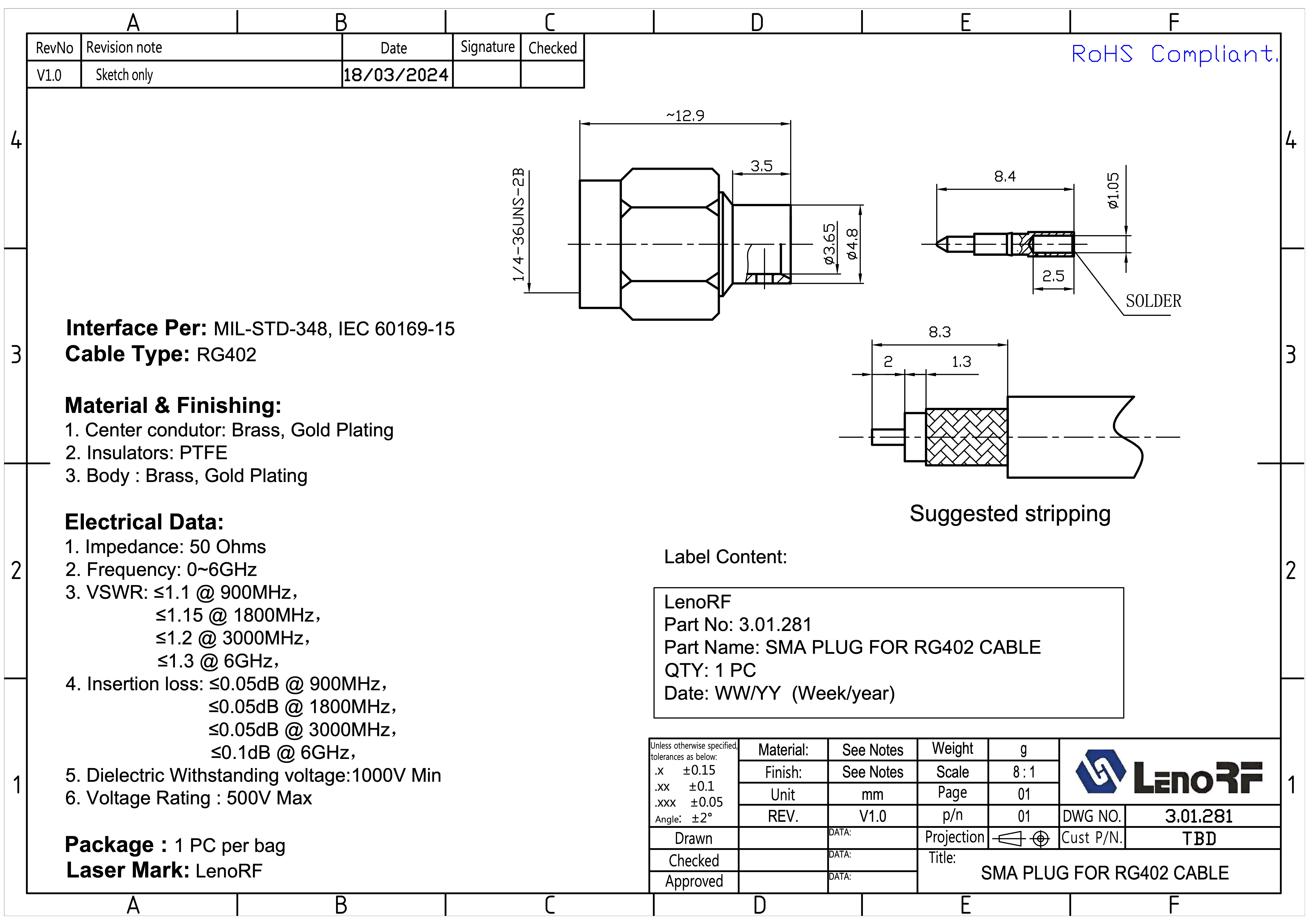

Роз'єм ВЧ SMA-male (RG-402, SSF-141, Flexiform 402, Kingsignal 670-141SXE), паяння/паяння 3.01.281
Технічний опис
Назва виробу: SMA-male (Plug) for RG402 Cable
Номер виробу: 3.01.281
Виробник/Маркування: LenoRF
Тип кабелю: RG402
Інтерфейс та стандарти: Відповідність MIL-STD-348, IEC 60169-15
Матеріали та покриття
Центральний контакт: латунь, покриття – золото
Ізолятори: PTFE (фторопласт)
Корпус: латунь, покриття – золото
Електричні характеристики
Імпеданс: 50 Ом
Робоча частота: 0 ~ 6 ГГц
КСХН (VSWR):
≤1.1 @ 900 МГц
≤1.15 @ 1800 МГц
≤1.2 @ 3000 МГц
≤1.3 @ 6000 МГц
Внесені втрати:
≤0.05 дБ @ 900 МГц
≤0.05 дБ @ 1800 МГц
≤0.05 дБ @ 3000 МГц
≤0.1 дБ @ 6000 МГц
Випробувальна напруга діелектрика: мінімум 1000 В
Номінальна робоча напруга: максимум 500 В
Маркування та упаковка
Лазерне маркування: LenoRF
Етикетка:
LenoRF
Part No: 3.01.281
Part Name: SMA Plug for RG402 Cable
QTY: 1 PC
Date: WW/YY (тиждень/рік)
Пакування: 1 шт. в пакеті
Відповідність: RoHS
Призначення та застосування
Роз’єм SMA Plug для кабелю RG402 призначений для високочастотних з’єднань у телекомунікаційних системах, радіочастотному обладнанні та вимірювальній апаратурі. Завдяки низьким втратам та стабільним характеристикам у широкому діапазоні частот, він забезпечує надійне з’єднання при передачі сигналу до 6 ГГц.
- Серія, тип SMA-type
- Марка кабелю RG402
- Діапазон робочих частот, МГц до 6 ГГц
- Гарантія 12 м.
