Кабельна збірка Kingsignal KSR400 PVC 50 Ом N-male to N-male 20 метрів.
Коаксіальний кабель Kingsignal RG8 PVC (KSR400 PVC) це високоякісний кабель з низьким загасанням. Гнучкий коаксіальний кабель з низькими втратами Ø10 мм.
Високочастотний кабель Kingsignal RG8 PVC (KSR400 PVC) 50 Ом є повним аналогом типу з такими кабелями як: TZC 500 32, LMR 400, MRC 400, RG213-RT5, WBC-400, WCX 400.
Специфікація конструкції
| Item | Material | Diameter(mm) |
|---|
| 1. Inner Conductor | Copper clad aluminum | 2.74 |
| 2. Dielectric | Physical Foam Polyethylene | 7.24 |
| 3. Outer Conductor | Bonded Aluminum Foil + Aluminum Braid | Nom.8.13 |
| 4. Jacket | PVC | 10.1 |
Електричні характеристики
| Capacitance(pF/m) | 78.4 |
| Impedance(ohm) | 50 |
| Velocity of Propagation(%) | 85 |
| Jacket Voltage Withstanding(KVrms) | 8.0 |
| Max Operating Voltage(KVrms) | 4.0 |
| Shielding Effectiveness(>dB) | 90 |
Механічні та екологічні характеристики
| Operating Temp.(℃) | -40 to +80 |
| ROHS | Compliant |

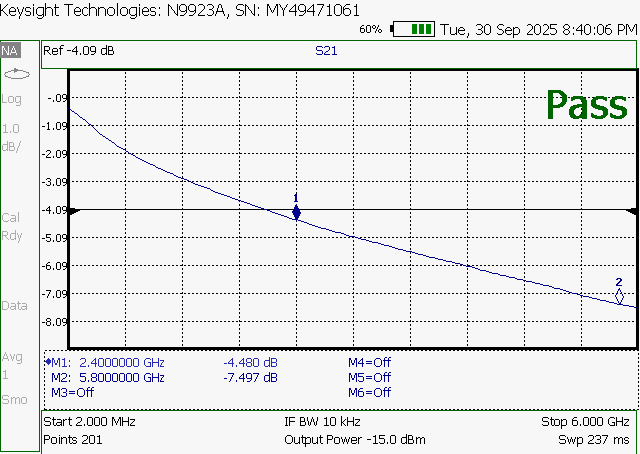

Згасання
| Frequency(MHz) | Attenuation(dB/100m) |
|---|
| 30 | 2.2 |
| 50 | 2.9 |
| 150 | 5.0 |
| 220 | 6.1 |
| 450 | 10.27 |
| 900 | 14.78 |
| 1500 | 19.4 |
| 1800 | 21.48 |
| 2000 | 22.64 |
| 2500 | 26.8 |
| 5800 | 41.8 |
